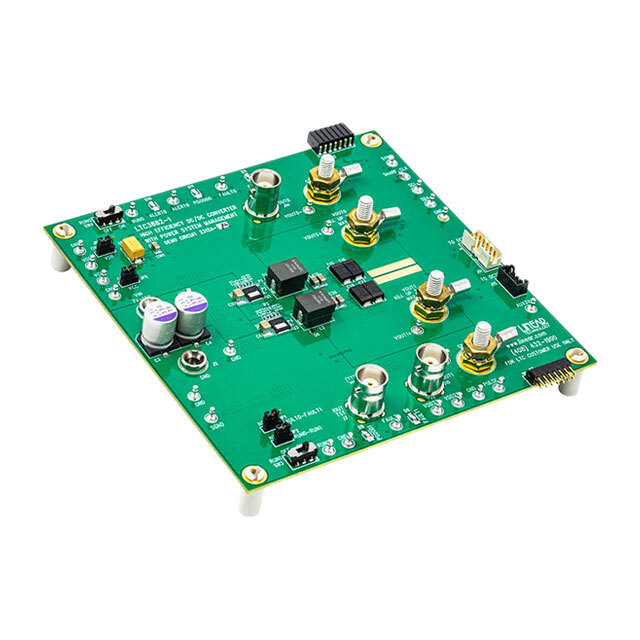

DC2312A-B

DC2312A-B от Analog Devices

Общее описание: DC2312A-B - это демонстрационная плата для оценки работы схемы понижающего преобразователя на базе микросхемы LTC3882EUJ-1 от компании Analog Devices. Она предназначена для тестирования и демонстрации функций высокоэффективного понижающего регулятора напряжения.

Преимущества:

• Высокая эффективность: обеспечение эффективного преобразования энергии при минимальных потерях.
• Простота в использовании: плата полностью укомплектована и готова к работе, что упрощает тестирование и оценку.
• Компактность: компактные размеры позволяют легко интегрировать плату в различные проекты и тестовые установки.

Недостатки:

• Статичность конфигурации: фиксированная конфигурация может ограничивать возможности модификации схемы для специфических условий применения.

Типовое использование:

• Тестирование и оценка характеристики DC/DC преобразователя.
• Образовательные и исследовательские цели в области электроники и систем управления питанием.
• Разработка прототипов и быстрых макетов для будущих проектов.

Рекомендации по применению:

• Убедитесь, что все подключенные компоненты и источники питания соответствуют характеристикам платы DC2312A-B.
• Для защиты платы и подключенных устройств используйте соответствующие системы защиты от перегрузки и короткого замыкания.

Основные технические характеристики:

• Основное назначение: Понижающий DC/DC преобразователь
• Количество выходов: 1
• Тип выхода: не изолированный
• Выходное напряжение: 1 В
• Выходной ток: до 70 А
• Входное напряжение: от 7 В до 14 В
• Топология регулятора: Buck
• Частота переключения: 450 кГц
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата
• Используемая микросхема: LTC3882EUJ-1

Возможные аналоги:

• DC2312A-A: аналогичная плата с другим диапазоном выходного напряжения и тока.
• DC2313A: плата для оценивания другой версии преобразователя на базе LTC3882 с измененными характеристиками.

Демонстрационная плата DC2312A-B обеспечивает удобную платформу для тестирования и оценки возможностей понижающего преобразователя, предлагая высокую эффективность и легко интегрируемое решение для разнообразных задач в области управления питанием.
