DC2312A-A от Analog Devices

Общее описание

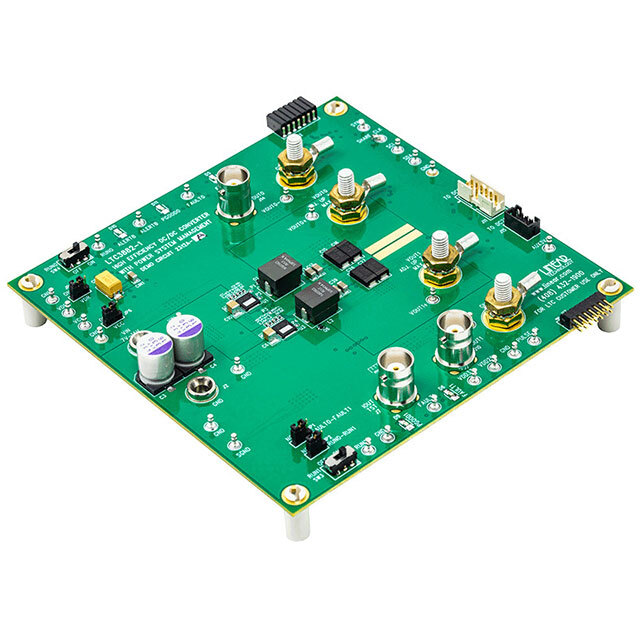

DC2312A-A — это демо-плата разработки от компании Analog Devices, предназначенная для оценки производительности контроллера LTC3882EUJ-1, работающего в режиме понижения напряжения (Step Down). Данная плата обеспечивает два изолированных выхода, каждый из которых способен обеспечить выходное напряжение до 1V и 1.5V при токе до 35А. Основное целевое использование данной платы — это тестирование и оценка производительности контроллера в различных приложениях.

Преимущества

• Высокая эффективность: обеспечивает устойчивую работу при высоких токах и напряжениях.
• Полностью укомплектованная плата: готова к использованию сразу после распаковки.
• Широкий диапазон входных напряжений: от 7V до 14V.
• Гибкие настройки: возможна настройка частоты переключения до 500kHz.

Недостатки

• Ограниченная область применения: спецификации платы делают её менее подходящей для приложений, где требуются более низкие выходные токи и напряжения.

Типовое использование

• Системы распределенного питания.
• Серверные и телекоммуникационные приложения.
• Высокопроизводительные вычислительные системы.
• Промышленная автоматика.

Рекомендации по применению

• Используйте рекомендованные производителем компоненты для обеспечения стабильной работы.
• Следите за температурным режимом платы при длительной работе с высокими токами.
• Периодически проверяйте параметры платы, используя осциллографы и другие измерительные приборы.

Основные технические характеристики

• Тип регулятора: Buck (понижающий преобразователь)
• Входное напряжение: от 7V до 14V
• Выходное напряжение: 1V и 1.5V
• Выходной ток: до 35A на каждый выход
• Частота переключения: до 500kHz
• Комплект поставки: Полностью собранная и протестированная плата

Возможные аналоги

• DC2071A-A: другая демо-плата для оценки контроллера LTC3880.
• DC2134A-B: демо-плата для контроллера LTC3887.
• DC2347A: демо-плата для контроллера LTC3883.

Заключение

Демо-плата DC2312A-A от Analog Devices — это отличное решение для инженеров и разработчиков, которые нуждаются в надежной и производительной платформе для тестирования и разработки систем на базе контроллера LTC3882EUJ-1. Благодаря высокой эффективности и простоте использования, она обеспечивает быструю оценку и настройку системы под различные приложения.
