DC2290A-B

DC2290A-B от Analog Devices

Общее описание:

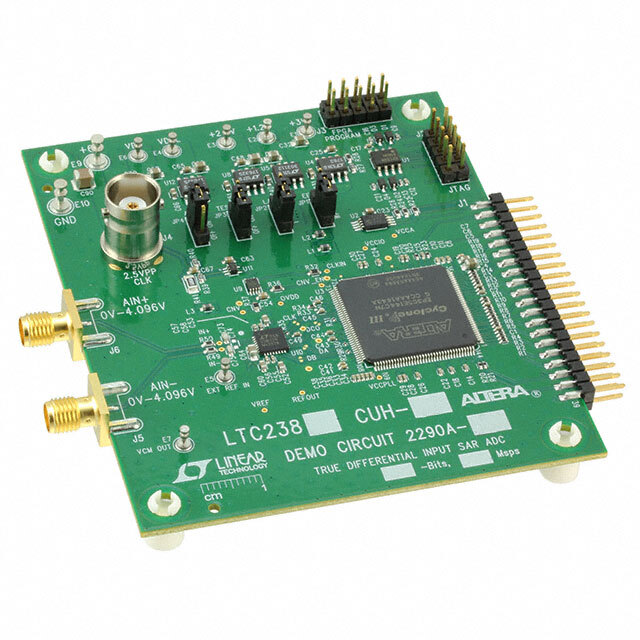

DC2290A-B – это отладочная плата (evaluation board), предназначенная для демонстрации работы высокоскоростного 16-битного аналого-цифрового преобразователя (АЦП) LTC2387-16, который способен работать с частотой до 15 миллионов выборок в секунду (15 MSPS).

Преимущества:

1. Высокая точность: 16-битное разрешение.
2. Высокая скорость выборок: До 15 миллионов выборок в секунду, что позволяет точно измерять высокочастотные сигналы.
3. Простота применения: Готовое решение для быстрого начала работы с LTC2387-16.
4. Низкое энергопотребление: 125 мВт при 15 MSPS.
5. Надежность: Надежная работа даже в условиях плотного монтажа и сложных рабочих условий.

Недостатки:

1. Требуется внешний источники питания: Плата требует различных напряжений питания для работы.
2. Требуются дополнительные аксессуары: Для полноценного использования могут потребоваться дополнительные устройства и программное обеспечение для обработки данных.

Типовое использование:

1. Прецизионные измерения высокочастотных аналоговых сигналов
2. Обработка сигналов в реальном времени в научных исследованиях и промышленных приложениях
3. Оборудование для связи и приборы для тестирования и измерений
4. Медицинское оборудование
5. Система радиолокации и навигации

Рекомендации по применению:

1. Осмотрите инструкцию: внимательно изучите документацию и примеры схем, предоставленные Analog Devices.
2. Используйте рекомендуемые условия питания чтобы избежать повреждений компонентов.
3. Используйте экранирование и фильтрацию: для работы с высокочастотными сигналами может потребоваться размещение на экранированной плате.
4. Подключение шлейфов и программное обеспечение: обеспечьте правильное подключение данных и изучите рекомендуемое ПО для получения и обработки данных с АЦП.

Основные технические характеристики:

• Число АЦП: 1
• Разрядность: 16 бит
• Частота выборок: 15 MSPS
• Интерфейс передачи данных: LVDS - Serial
• Мощность: 125 мВт при 15 MSPS
• Необходимые напряжения питания: 3.3V, 2.5V, 1.8V
• Интегрированные ИС/Чипы: LTC2387-16

Возможные аналоги:

1. DC2290A-A – Отладочная плата для LTC2387-18 (с 18-битным разрешением).
2. EVAL-AD7960 – Аналогичная отладочная плата от Analog Devices для 18-битного АЦП с более высокой разрешающей способностью.
3. ADS1675REF – Reference Design от Texas Instruments с 16-битным АЦП и частотой выборок 4 MSPS.

Использование DC2290A-B от Analog Devices может значительно облегчить процесс разработки и внедрения систем на базе высокоскоростных АЦП, обеспечивая высокую точность и надежность измерений.
