DC2285A - Плата для оценки LT8705A от Analog Devices

Общее описание

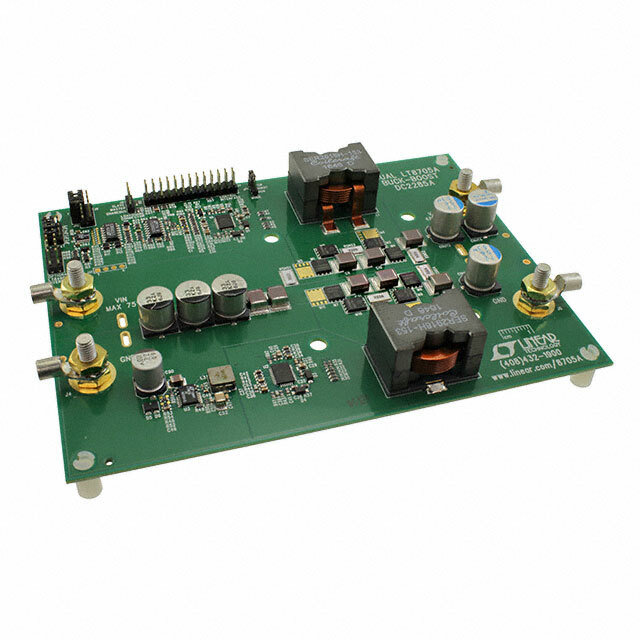

DC2285A представляет собой оценочную плату для LT8705A от компании Analog Devices. LT8705A - это высокоэффективный DC/DC-преобразователь, предназначенный для шага вверх или вниз. Плата DC2285A позволяет инженерам быстро начинать работу с этим компонентом и протестировать его в реальных условиях. Она упрощает процесс разработки и ускоряет время выхода на рынок новых продуктов.

Преимущества

• Гибкость выбора топологии: Поддержка как повышающего, так и понижающего преобразования.
• Высокая эффективность: Позволяет снижать потери и увеличивать КПД всей системы.
• Простота использования: Полностью укомплектованная и готовая к использованию плата, что снижает время на разработку и тестирование.
• Широкий диапазон входного напряжения: Поддержка широкого диапазона входного напряжения (от 36 до 75 В).
• Высокий выходной ток: Возможность достижения выходного тока до 20 А.

Недостатки

• Не подходит для изолированных мощных систем: Использование в нерегулируемых или изолированных системах может требовать дополнительных компонентов.
• Требуется опыт работы с аналоговыми схемами: Для полной эксплуатации платы необходимы базовые знания в области аналоговой электроники и топологий преобразователей.

Типовое использование

• Промышленные источники питания: Идеально подходит для использования в промышленных DC/DC-преобразователях.
• Системы распределения питания: Удобно применять в системах, требующих различных уровней выходного напряжения и высокой плотности мощности.
• Автомобильная электроника: Подходит для применения в автомобильных системах питания с высокими требованиями к надежности и эффективности.

Рекомендации по применению

• Начальная настройка: Перед использованием тщательно изучите документацию и схему платы.
• Теплоотвод: Обеспечьте адекватное охлаждение, так как при высоких токах может выделяться значительное количество тепла.
• Использование осцилографов: Для настройки и тестирования параметров используйте осцилограф, чтобы убедиться в правильной работе преобразователя.

Основные технические характеристики

• Входное напряжение: 36 В ~ 75 В
• Выходное напряжение: 48 В
• Выходной ток: до 20 А
• Топология регулятора: Buck-Boost (повыщающий и понижающий преобразователь)
• Частота переключения: 120 кГц
• Тип платы: Полностью укомплектованная
• Используемый компонент: LT8705A

Возможные аналоги

• LT8490: Поддержка повышающих/понижающих топологий с меньшими требованиями по току.
• LTC3780: Еще один мощный Buck-Boost-преобразователь от Analog Devices с широким диапазоном входного напряжения.

DC2285A - это мощный инструмент для инженеров-разработчиков, позволяющий оценить возможности и начать работу с LT8705A в кратчайшие сроки.
