DC2279A

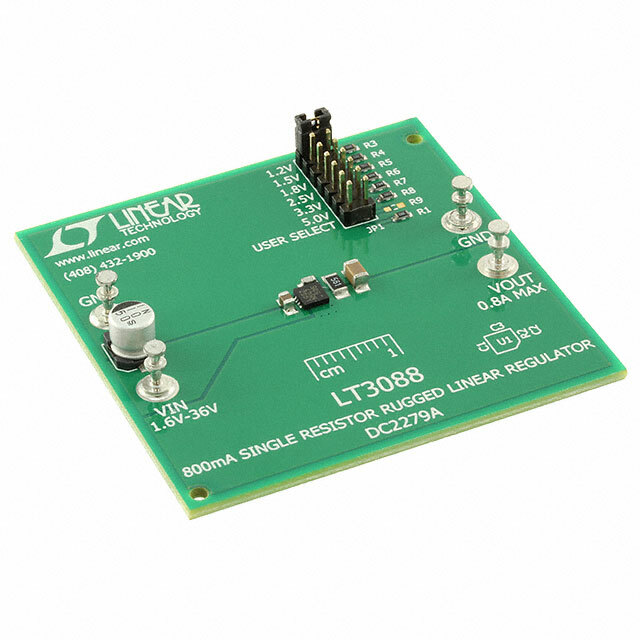

DC2279A - Демонстрационная плата для линейного стабилизатора напряжения LT3088

Общее описание

Демонстрационная плата DC2279A от Analog Devices создана для оценки характеристик и возможностей линейного стабилизатора напряжения LT3088. Этот стабилизатор обеспечивает надежное и стабильное выходное напряжение, регулируемое в пределах от 1.2В до 5В при входных напряжениях от 1.6В до 36В. Максимальный выходной ток составляет 800 мА.

Преимущества

• Гибкость регулировки: Возможность точной настройки выходного напряжения в нужном диапазоне.
• Широкий диапазон входных напряжений: Подходит для различных источников питания.
• Повышенная устойчивость: Стабильная работа при значительных колебаниях входного напряжения.
• Компактный дизайн: Удобно интегрируется в существующие проекты.

Недостатки

• Ограничение по току: Выходной ток до 800 мА может быть недостаточным для некоторых применений с высоким энергопотреблением.
• Ограниченная мощность рассеивания: При высоких выходных токах может потребоваться дополнительное охлаждение.

Типовое использование

• Системы питания встроенных устройств.
• Лабораторные и учебные проекты.
• Прототипирование и оценка схем.
• Промышленные и потребительские электронные устройства.

Рекомендации по применению

• Обеспечьте адекватное охлаждение при значительных выходных токах для предотвращения перегрева устройства.
• Используйте высококачественные компоненты, такие как конденсаторы и резисторы, для обеспечения максимальной стабильности.
• Подключите входные и выходные фильтры для минимизации шумов и пульсаций в цепи питания.

Основные технические характеристики

• Количество каналов: Один
• Выходное напряжение: 1.2В, 1.5В, 1.8В, 2.5В, 3.3В, 5В (регулируемое)
• Выходной ток: до 800 мА
• Входное напряжение: от 1.6В до 36В
• Тип стабилизатора: Положительный регулируемый линейный стабилизатор
• Тип платы: Полностью укомплектованная демонстрационная плата
• Содержимое комплекта: Плата

Возможные аналоги

• LT3080: Линейный стабилизатор с регулируемым выходным напряжением до 36В и током до 1.1А.
• LT3083: Подобный стабилизатор с возможностью параллельного подключения для увеличения выходного тока.

С помощью демонстрационной платы DC2279A вы можете быстро и эффективно оценить возможности стабилизатора LT3088 для использования в своих проектах и убедиться в его надежности и эффективности.
