DC2268A-F

Analog Devices DC2268A-F Evaluation Board

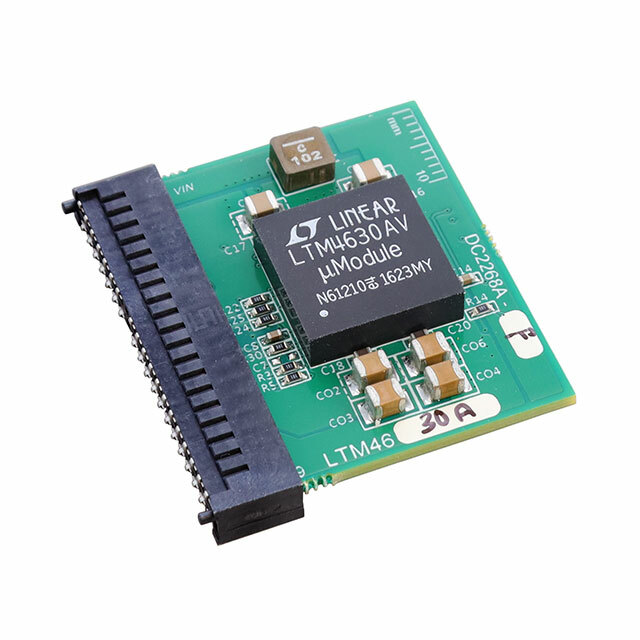

Общее описание: DC2268A-F – это демонстрационная плата от Analog Devices, предназначенная для оценки работы µModule® регулятора напряжения LTM4630A. Плата обеспечивает пониженное напряжение на два не изолированных выхода с током до 18А каждый.

Преимущества:

• Высокая мощность: Возможность регулировки двух выходных линий с токами до 18А.
• Компактность: µModule® технология позволяет использовать компактные решения для управления питанием.
• Гибкость: Широкий диапазон входного и выходного напряжений позволяет использовать плату в различных приложениях.
• Простота использования: Предоставляет готовые решения для быстрого тестирования и интеграции в проекты.

Недостатки:

• Стоимость: Из-за высокой производительности и возможностей, плата может быть дороже других решений.
• Специализация: Плата предназначена для специфического применения, что может ограничить ее универсальность.

Типовое использование:

• Многоядерные процессоры: Системы питания для процессоров с высоким потреблением.
• Серверные системы: Мощные серверные решения для дата-центров.
• Телекоммуникационное оборудование: Комплексные системы с высоким уровнем требований к энергопитанию.

Рекомендации по применению:

• Перед использованием убедитесь, что входное напряжение соответствует заявленному диапазону.
• Обеспечьте адекватное охлаждение для стабильно высокой производительности.
• При подключении периферийных устройств следите за правильным распределением токов.

Основные технические характеристики:

• Основное назначение: DC/DC, понижающий преобразователь.
• Выходы и их тип: 2 выхода, не изолированные.
• Выходное напряжение: от 0.6V до 8V.
• Выходной ток: до 18A на каждый выход.
• Входное напряжение: от 6V до 15V.
• Регулируемая топология: Преобразователь Buck.
• Тип платы: Полностью собранная и готовая к использованию.
• Содержание комплекта: Демонстрационная плата.
• Используемый IC: LTM4630A.

Возможные аналоги:

• DC2268A-B: Аналогичная демонстрационная плата для µModule® регулятора с другими параметрами выходного напряжения.
• DC2700A: Ещё одна демонстрационная плата от Analog Devices с похожими характеристиками, но с использованием другого регулятора.

Использование DC2268A-F позволяет инженерам и разработчикам быстро оценить возможности µModule® регулятора LTM4630A при различных условиях и параметрах, что ускоряет процесс создания и оптимизации электронных систем.
