DC2253A

Описание для DC2253A от Analog Devices

Общее описание

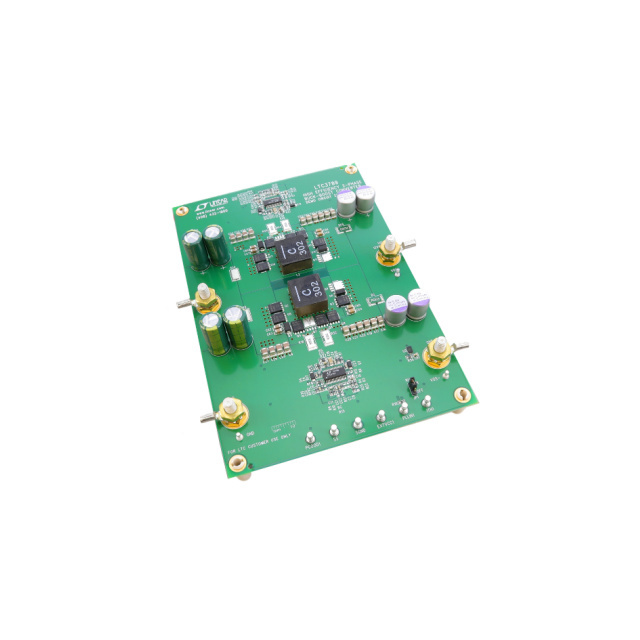

DC2253A - это отладочная плата, предназначенная для демонстрации возможностей контроллера стабилизатора понижающего/повышающего напряжение LTC3789 от компании Analog Devices. Pлатформа позволяет инженерам быстро и удобно оценить характеристики контроллера, провести экспериментальные исследования и оптимизацию схемы стабилизатора с целью обеспечения высокой эффективности преобразования энергии.

Преимущества

• Широкий диапазон входного напряжения: 6 В ~ 36 В
• Высокая выходная мощность: до 12 В при 25 А
• Гибкость в применении: поддержка топологий понижающего и повышающего преобразователей
• Эффективность: высокая энергетическая эффективность благодаря передовым технологиям преобразования

Недостатки

• Требуется начальный опыт в области электроники: для работы с платой могут потребоваться базовые знания в области схемотехники и электроники
• Относительно высокая цена: отладочные платы такого уровня могут быть дорогими для любителей и энтузиастов

Типовое использование

• Исследования и разработки: Идеально подходит для исследований и разработки высокоэффективных DC/DC преобразователей.
• Образовательные цели: Может использоваться в учебных лабораториях для демонстрации работы стабилизаторов напряжения.
• Прототипирование: Отличное средство для быстрого создания прототипов и тестирования различных схемных решений.

Рекомендации по применению

• Используйте паспортные и технические документы (datasheet) на LTC3789 для понимания всех возможностей и ограничений устройства.
• Обеспечьте соответствие всех используемых компонентов входному и выходному напряжениям, а также максимальному току.
• Следите за температурным режимом платы, особенно при работе на высоких мощностях, чтобы избежать перегрева.

Основные технические характеристики

• Входное напряжение: 6 В ~ 36 В
• Выходное напряжение: 12 В
• Максимальный ток выхода: 25 А
• Топология регулятора: Buck-Boost (понижающий/повышающий преобразователь)
• Частота коммутации: 200 кГц
• Тип платы: Полностью собранная
• Содержимое комплекта: Отладочная плата

Возможные аналоги

• DC1736A - тоже от Analog Devices, предназначенная для демонстрации возможностей контроллера LTC3788.
• EVAL-ADP5003 - отладочная плата от Analog Devices для ADP5003, обеспечивающая высокоэффективное преобразование напряжения.

Использование отладочной платы DC2253A помогает инженерам оптимизировать свои разработки и убедиться в правильности выбора компонентов и схемных решений для создания надежных и эффективных электронных устройств.
