DC2235A

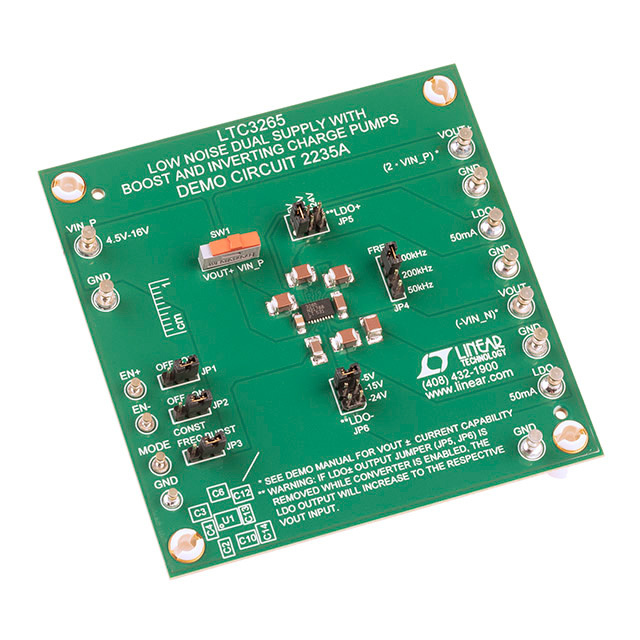

Демонстрационная плата DC2235A от Analog Devices

Общее описание

DC2235A — это демонстрационная плата от компании Analog Devices, предназначенная для оценки работы ИС LTC3265, которая представляет собой двойной зарядовый насос с низким уровнем шума. Плата поддерживает преобразование напряжения с возможностью увеличения (Boost) и инверсии (Inverting), что делает её идеальной для приложений, требующих получения положительных и отрицательных напряжений из одного источника питания.

Преимущества

• Низкий уровень шума: ИС LTC3265 обеспечивает минимальные шумовые помехи, что важно в высокочувствительных приложениях.
• Гибкость: Поддержка как увеличения, так и инверсии напряжения, что делает плату универсальной для различных схем.
• Компактность: Плата проектирована таким образом, чтобы занимать минимум пространства, облегчая интеграцию в системы.

Недостатки

• Мощность ограниченная током: Плата предназначена для работы с небольшими токами, максимум до 100 мА на выход.

Типовое использование

• Аналоговые системы: Применение в схемах, требующих однотик и отрицательное питание.
• Системы обработки сигналов: Использование в устройствах, где критически важен низкий уровень шумов.
• Медицинская техника: Подходит для медицинского оборудования, требующего стабильных и низко-шумящих источников питания.

Рекомендации по применению

• Подключение: Всегда правильным образом подключайте входное питание, чтобы избежать возможного повреждения платы.
• Отвод тепла: Используйте соответствующие решения для отвода тепла при длительной работе под нагрузкой.
• Защитные схемы: Не пренебрегайте установкой защитных элементов на входе для предотвращения повреждений от скачков напряжения.

Основные технические характеристики

• Входное напряжение: 4.5В — 16В
• Тип регулятора: Boost и Inverting
• Максимальный ток на выходе:
  • 100 мА (первый и второй выход)
  • 50 мА (третий и четвертый выход)
• Тип платы: Полностью укомплектованная и готовая к работе

Возможные аналоги

• DC2236A от Analog Devices: Поддерживает аналогичные функции, но с другими параметрами тока и напряжения.
• LT1054CN8 от Texas Instruments: Альтернативный зарядовый насос, подходящий для генерации как положительных, так и отрицательных напряжений.

Итог

Демонстрационная плата DC2235A от Analog Devices представляет собой удобный инструмент для оценки функций ИС LTC3265. Она подходит для широкого спектра приложений, где требуется качественное и стабильное двухполярное питание.
