DC2234A

Описание DC2234A от Analog Devices

Общее описание

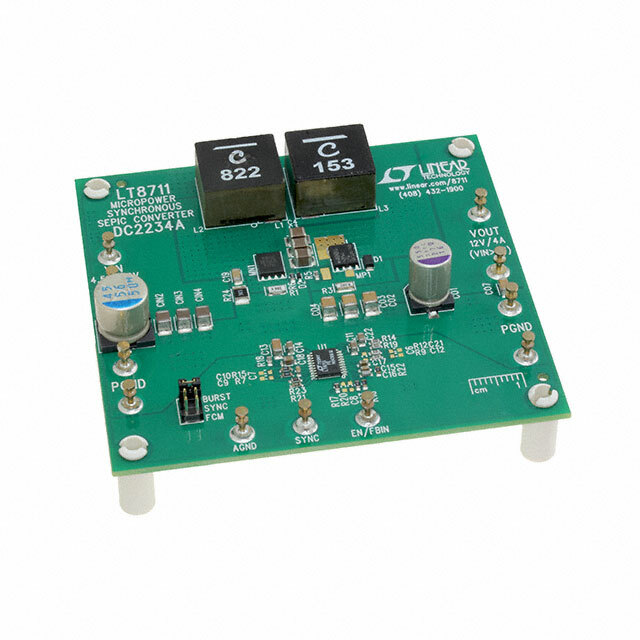

DC2234A – это демонстрационная плата для LT8711, предназначенная для оценки и разработки высокоэффективных DC/DC преобразователей с возможностью понижения и повышения напряжения. Используя топологии Boost и SEPIC, данная плата позволяет получать стабильное выходное напряжение от 12 В при токе до 4 А из входного напряжения в диапазоне от 4.5 В до 40 В.

Преимущества

• Гибкость применения: Поддержка широкого диапазона входных напряжений от 4.5 В до 40 В.
• Высокая эффективность: Отличное решение для приложений с требованием к высоким КПД благодаря LT8711.
• Удобство тестирования: Полностью оснащенная плата, готовая к запуску и тестированию.
• Поддержка различных топологий: Возможность работы в режимах Boost и SEPIC.

Недостатки

• Цена: Высокая стоимость может стать препятствием для некоторых пользователей.
• Комплексность: Изучение и реализация могут требовать продвинутых знаний в области электроники и схемотехники.

Типовое использование

• Промышленные источники питания
• Автотранспортные системы питания
• Дополнительные источники для батарей и аккумуляторов
• Медицинские и тестовые оборудования

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне от 4.5 В до 40 В.
• Следите за адекватным охлаждением компонентов при длительном использовании на максимальной нагрузке.
• Рекомендуется использование с нагрузками, соответствующими выходному напряжению и току, чтобы избежать перегрева и повреждения компонентов.

Основные технические характеристики

• Входное напряжение: 4.5 В ~ 40 В
• Выходное напряжение: 12 В
• Выходной ток: до 4 А
• Топология регулятора: Boost, SEPIC
• Частота переключения: 200 кГц
• Тип платы: Полностью оснащенная
• Используемая микросхема: LT8711

Возможные аналоги

• DC2042A: Плата для оценки LT8705, также поддерживающая топологии Boost и SEPIC.
• DC1194A: Демоплата для LT3757A, предназначенная для аналогичных приложений DC-DC преобразования.

DC2234A - мощное решение для разработчиков, предоставляющее удобство и гибкость при проектировании источников питания различного типа, благодаря использованию высокоэффективного контроллера LT8711.
