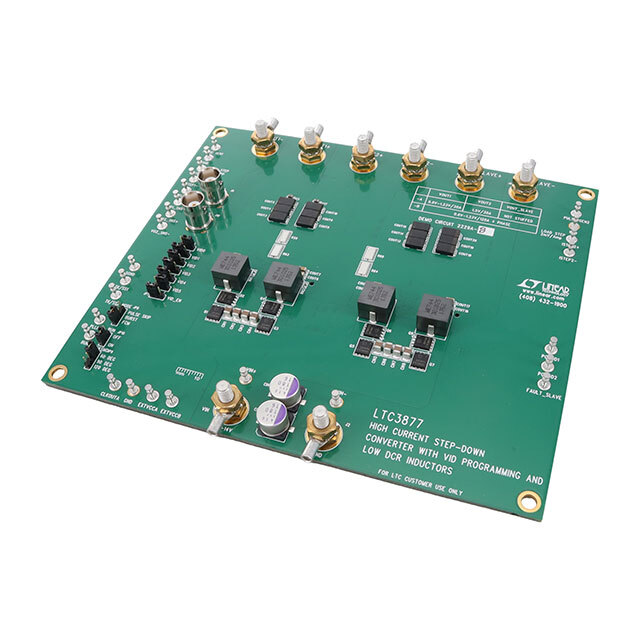

DC2229A-B

Обзор

DC2229A-B - это демонстрационная плата от компании Analog Devices, разработанная для оценки работы контроллеров LTC3877 и LTC3874. Она предназначена для создания понижающего (Buck) DC/DC преобразователя и представляет собой полностью укомплектованную и готовую к использованию платформу.

Преимущества

• Высокая эффективность: Контроллеры LTC3877 и LTC3874 обеспечивают высокую эффективность преобразования энергии, что важно для большинства современных приложений.
• Простота использования: Демонстрационная плата полностью собрана и укомплектована, что позволяет быстро начать тестирование.
• Широкий диапазон входного напряжения: Плата поддерживает входное напряжение в диапазоне от 6 В до 14 В, что делает её универсальной для различных источников питания.

Недостатки

• Ограниченные возможности настройки: Несмотря на высокую функциональность, возможности настройки платы могут быть ограничены по сравнению с кастомизированными решениями.
• Может требовать дополнительного охлаждения: При высоких токах и мощностях может понадобиться дополнительное охлаждение.

Типовое использование

• Системы питания для серверов и устройств хранения данных: Обеспечение устойчивого и надежного источника питания с высоким уровнем эффективности.
• Индустриальные системы контроля: Использование в системах автоматизации и управления.
• Портативные устройства: Применение в различных портативных электронных устройствах, требующих стабильного понижающего преобразователя.

Рекомендации по применению

• Проверьте параметры нагрузки: Перед использованием обязательно убедитесь, что параметры нагрузки соответствуют спецификациям платы.
• Обеспечьте надлежащее охлаждение: При работе с высокими токами и мощностями рекомендуется обеспечить адекватное охлаждение для предотвращения перегрева компонентов.
• Используйте качественные соединения: Убедитесь, что все соединения выполнены качественно и надежно во избежание сбоя в работе.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC-преобразователь
• Количество выходов и их тип: 1, не изолированный
• Выходное напряжение: 0.6 В ~ 1.23 В
• Выходной ток: До 120 А
• Входное напряжение: 6 В ~ 14 В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 400 кГц
• Тип платы: Полностью укомплектованная
• Содержание поставки: Плата(ы)
• Используемые ИС: LTC3874, LTC3877

Возможные аналоги

• DC2100A-A от Analog Devices: Похожая демонстрационная плата с LTC3875.
• DC2101A-A от Analog Devices: Плата для оценки работы LTC3880, также используется для высокоэффективных понижающих преобразователей.

Заключение

Демонстрационная плата DC2229A-B от Analog Devices является мощным инструментом для оценки и тестирования контроллеров LTC3877 и LTC3874. Она предлагает высокий уровень эффективности и надежности, делая её отличным выбором для различных приложений в промышленности и портативной электронике.
