DC2222A-A

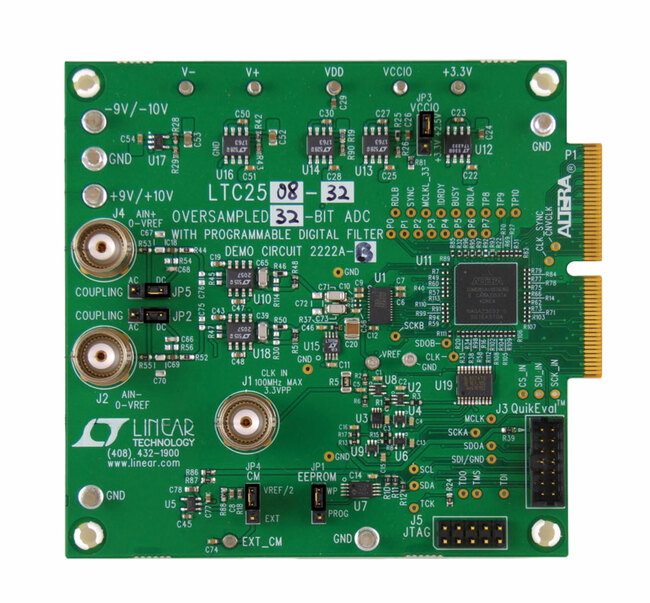

Отладочная плата DC2222A-A от Analog Devices

Общее описание: Отладочная плата DC2222A-A предназначена для демонстрации и тестирования возможностей 32-битного аналого-цифрового преобразователя (АЦП) LTC2500-32. Этот высокопроизводительный АЦП может работать с частотой дискретизации до 1 миллиона выборок в секунду (SPS), обеспечивая выдающийся уровень точности и разрешения.

Преимущества:

• Высокая точность. 32-битное разрешение позволяет максимально точно преобразовывать аналоговые сигналы в цифровую форму.
• Высокая скорость. Частота дискретизации до 1 MSPS обеспечивает обработку быстроменяющихся сигналов.
• Удобство использования. В комплекте поставляется все необходимое для быстрого начала работы с АЦП LTC2500-32.
• Совместимость. Может быть интегрирована с различными системами для проведения испытаний и анализа.

Недостатки:

• Возможно, для некоторых приложений потребуется дополнительная настройка и калибровка.
• Высокая стоимость может быть преградой для некоторых пользователей с ограниченным бюджетом.

Типовое использование:

• Прецизионные измерительные системы
• Научные и медицинские приборы
• Высококачественные аудиосистемы
• Оборудование для автоматизации процессов и промышленного контроля

Рекомендации по применению:

• Для достижения максимальной точности рекомендуется использовать стабилизированные источники опорного напряжения.
• При подключении к системе управления возможно использование интерфейса SPI.
• Обращайте внимание на правильное заземление и экранирование, чтобы минимизировать помехи и шумы.

Основные технические характеристики:

• Разрешение: 32 бита
• Частота дискретизации: до 1 MSPS
• Количество АЦП: 1
• Входной диапазон: ±VREF
• Энергопотребление: 24 мВт при 1 MSPS
• Интерфейс данных: SPI

Возможные аналоги:

• AD7760 - 24-битный АЦП с высокой точностью и скоростью до 2,5 MSPS.
• ADS1261 от Texas Instruments - 32-битный высокоточный АЦП с низкой частотой дискретизации.

Отладочная плата DC2222A-A – отличный выбор для разработчиков, инженеров и исследователей, требующих высокоточной и быстрой обработки аналоговых сигналов в цифровой форме.
