DC2221A

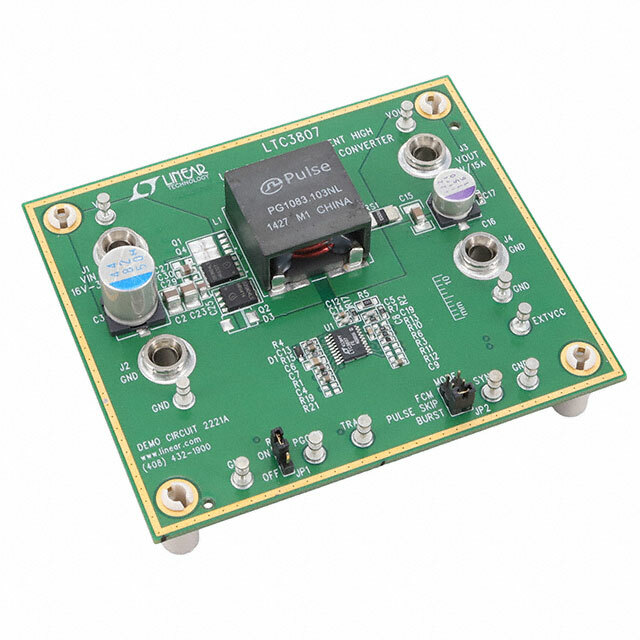

Демонстрационная плата DC2221A от Analog Devices

Общее описание

Демонстрационная плата DC2221A предназначена для оценки работы понижающего (Buck) DC-DC преобразователя на базе микросхемы LTC3807EFE от Analog Devices. Эта плата идеально подходит для прототипирования и отладки решений, требующих высокоэффективных источников питания.

Преимущества

• Высокая эффективность: Оптимизированная схема обеспечивает высокую эффективность преобразования энергии.
• Простота использования: Полностью собранная и протестированная плата позволяет быстро начать работу.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения от 16 В до 38 В.
• Высокая выходная мощность: Максимальный выходной ток до 15 А при выходном напряжении 12 В.

Недостатки

• Необходимость внешнего питания: Требуется источник питания с напряжением от 16 В до 38 В.
• Ограниченная гибкость конфигурации: Плата оптимизирована для работы с фиксированными параметрами, что может ограничить возможности настройки для некоторых применений.

Типовое использование

• Индустриальные системы питания: Системы управления и контроль.
• Телекоммуникационные оборудования: Источники питания для сетевого оборудования.
• Автомобильная электроника: Преобразование напряжения для различных бортовых систем.

Рекомендации по применению

• Обеспечьте надлежащее охлаждение для предотвращения перегрева компонентов.
• Используйте рекомендованные методы подключения и отладки для обеспечения надежной работы.
• Обратите внимание на правильное подключение входного и выходного напряжения.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Выходное напряжение: 12 В
• Выходной ток: До 15 А
• Входное напряжение: От 16 В до 38 В
• Частота переключения: 120 кГц
• Тип платы: Полностью собранная
• Содержимое: Плата
• Используемая микросхема: LTC3807EFE

Возможные аналоги

• DC1944A: Аналогичная демонстрационная плата от Analog Devices, основанная на LTC3855.
• DC2417A: Демонстрационная плата с похожими параметрами, использующая LTC3895.

Заключение

DC2221A - это мощная и удобная демонстрационная плата для оценки работы DC-DC преобразователя LTC3807EFE. Она предоставляет высокую эффективность, простоту использования и надежную работу, что делает её отличным выбором для широкого спектра применений в промышленности и телекоммуникациях.
