DC2195B-B

DC2195B-B от Analog Devices

Общее описание

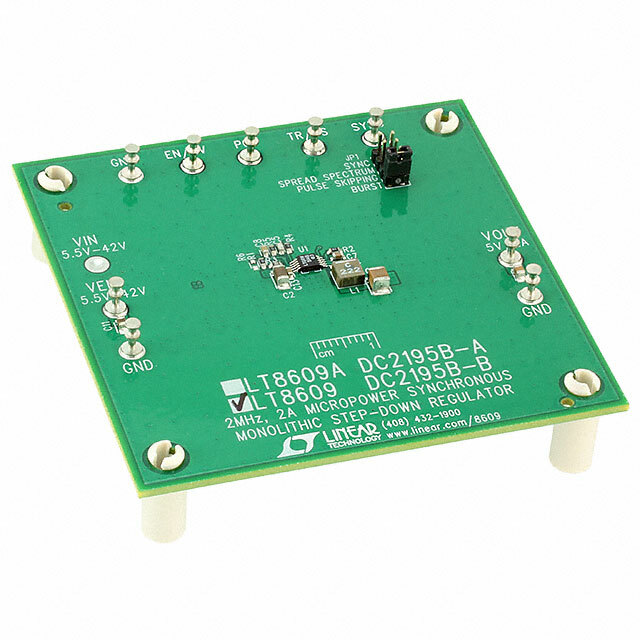

DC2195B-B — это демонстрационная плата для оценки возможностей LT8609/LT8609A, которые представляют собой высокоэффективные step-down (понижающие) регуляторы напряжения постоянного тока. Эта плата предназначена для демонстрации работы и производительности этих регуляторов при различных условиях загрузки и входного напряжения.

Преимущества

• Высокая эффективность: Плата использует LT8609/LT8609A, которые отличаются высокой эффективностью при широком диапазоне входных напряжений.
• Компактность: Небольшие размеры платы позволяют легко интегрировать её в различные проекты.
• Простота использования: Полностью укомплектованная и готовая к использованию плата.

Недостатки

• Ограниченная мощность: Плата предназначена для работы с токами до 2А на выходе, что может быть недостаточно для более требовательных приложений.
• Ограниченное напряжение на выходе: Фиксированное выходное напряжение 5В может не подходить для некоторых специфических приложений.

Типовое использование

1. Разработка и тестирование: Используется для оценки производительности LT8609/LT8609A в различных условиях.
2. Прототипирование: Идеально подходит для разработки прототипов и тестирования решений на начальных этапах проектирования.
3. Учебные цели: Может использоваться в учебных заведениях для обучения студентов принципам работы DC-DC преобразователей.

Рекомендации по применению

• Убедитесь, что входное напряжение не превышает максимальное значение 42В.
• Плата предназначена для работы с токами до 2А. Будьте внимательны при подключении нагрузки.
• Рассмотрите использование эффективного теплоотвода для обеспечения стабильной работы при высоких уровнях мощности.

Основные технические характеристики

• Количество выходов: 1, не изолированный
• Выходное напряжение: 5В
• Выходной ток: до 2А
• Входное напряжение: от 5.5В до 42В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 2МГц
• Тип платы: Полностью укомплектованная
• Используемая микросхема: LT8609

Возможные аналоги

• DC2195A-A: Альтернативная демонстрационная плата с LT8609, предназначенная для аналогичных применений.
• DC2586A: Плата с другим понижающим регулятором от Analog Devices, предоставляющая схожие возможности.

Надеемся, что данная информация поможет вам в принятии правильного решения и успешном использовании демонстрационной платы DC2195B-B от Analog Devices в ваших проектах.
