Описание продукта: DC2194A от Analog Devices

Общее описание

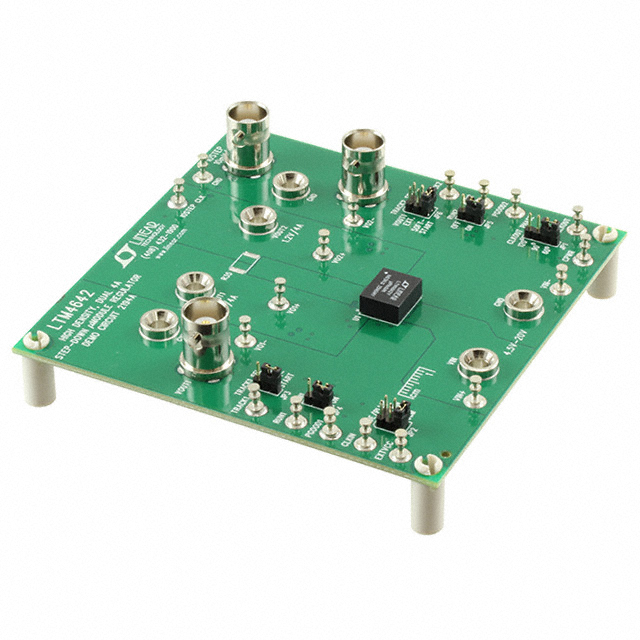

DC2194A — демонстрационная плата для LTM4642 компании Analog Devices, предназначенная для оценки характеристик микромодуля DC/DC-преобразователя со ступенью понижения напряжения. LTM4642 представляет собой интегрированное решение для регулирования напряжения, обеспечивающее высокую плотность мощности и гибкость для различных применений.

Преимущества

• Высокая плотность мощности: Интеграция всех необходимых компонентов в микромодуль минимизирует занимаемое пространство на плате.
• Простота использования: Демонстрационная плата полностью собрана и не требует дополнительных компонентов для начала работы с ней.
• Гибкость: Поддержка различных выходных напряжений и токов позволяет использовать её в различных применениях.
• Надежность: Встроенные функции защиты, такие как защита от перегрузки по току и перегрева.

Недостатки

• Стоимость: Использование интегрированного микромодуля может влиять на стоимость конечного устройства по сравнению с дискретными решениями.
• Ограниченная масштабируемость: Модуль имеет ограничения по максимальному выходному току и напряжению, что может не подходить для всех применений.

Типовое использование

• Промышленные системы питания
• Системы телекоммуникаций
• Медицинское оборудование
• Оборудование для тестирования и измерений

Рекомендации по применению

1. Начальная настройка: Перед подачей питания убедитесь в корректности всех подключений.
2. Теплоотвод: Учтите необходимость использования теплоотводов при работе на максимальной мощности.
3. Мониторинг: Системы мониторинга температуры и токов помогут предотвратить перегрузки и перегрев.

Основные технические характеристики

• Основное назначение: DC/DC-преобразователь ступени понижения напряжения
• Выходы и тип: Два выходных канала, не изолированные
• Выходное напряжение: 1.2В и 1.8В
• Выходной ток: 4А на канал
• Входное напряжение: от 4.5В до 20В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 800кГц
• Тип платы: Полностью собранная
• Содержимое: Плата
• Используемая ИС/Часть: LTM4642

Возможные аналоги

• DC2195A: Демонстрационная плата для LTM4643 с расширенным диапазоном входного напряжения.
• DC2196A: Плата для LTM4644, обеспечивающая более высокую плотность мощности и несколько выходных каналов.
• DC2197A: Плата для LTM4686, предлагающая мультифазное управление для высокомощных приложений.

Эти аналоги могут быть полезны в зависимости от конкретных требований по мощности, диапазону напряжений и токам.
