DC2183A-A

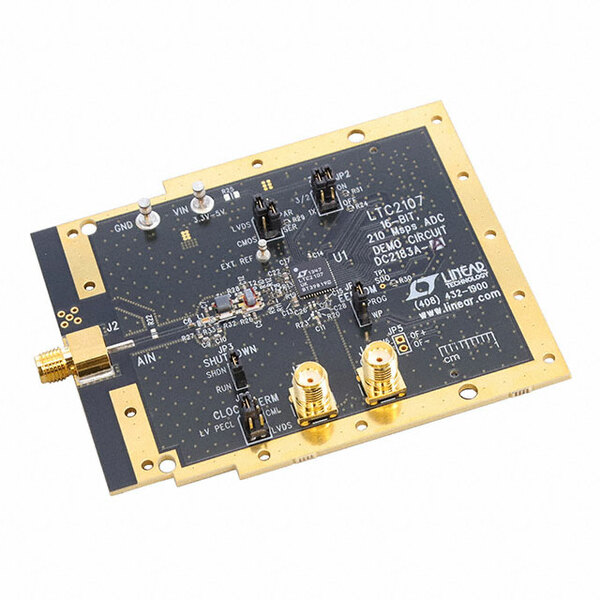

Демонстрационная плата DC2183A-A

---

Общее описание

Демонстрационная плата DC2183A-A от Analog Devices предназначена для оценки и тестирования производительности 16-битного аналогово-цифрового преобразователя (АЦП) LTC2107 с частотой дискретизации 210 миллионов выборок в секунду (MSPS). Эта плата предоставляет удобный способ для инженеров протестировать и прототипировать свои высокоскоростные аналоговые сигнальные цепи с использованием LTC2107.

---

Преимущества

• Высокая точность: обеспечивается 16-битное разрешение и низкий уровень шумов.
• Быстрая дискретизация: возможность выборки до 210 MSPS, что идеально подходит для приложений, требующих высокой частоты дискретизации.
• Простота использования: демонстрационная плата подготовлена для немедленного использования и не требует сложной настройки.
• Совместимость: обеспечивает легкую интеграцию в существующие системы и облегчает разработку новых приложений.

Недостатки

• Стоимость: может быть дорогостоящей для небольших или бюджетных проектов.
• Размер: для некоторых приложений может потребоваться уменьшение общей схемы или интеграция функций в более компактные устройства.

---

Типовое использование

• Цифровая обработка сигналов: приложения, требующие высокой точности и быстроты оцифровки аналоговых сигналов.
• Измерительное оборудование: используется в осциллографах, анализаторах спектра и других высокопроизводительных измерительных приборах.
• Коммуникационные системы: в системах телекоммуникаций и передачи данных для оцифровки сигналов высокой полосы пропускания.

---

Рекомендации по применению

• Архитектура систем: следует предусмотреть оптимальную архитектуру для достижения максимальной производительности АЦП.
• Управление электропитанием: обеспечить стабильное и чистое питание для минимизации шумов.
• Теплоотведение: учесть тепловые характеристики и обеспечить эффективное охлаждение для поддержания оптимальных условий эксплуатации.

---

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 16 бит
• Частота дискретизации (выборок в секунду): до 210 MSPS
• Входные напряжение: 2.4 Vpp
• Энергопотребление: 1.348 Вт при 210 MSPS
• Используемая микросхема: LTC2107
• Комплект поставки: Плата(ы)

---

Возможные аналоги

• AD9467-250EBZ от Analog Devices: 16-битный АЦП с частотой дискретизации 250 MSPS.
• ADS5560EVM от Texas Instruments: 16-битный АЦП с частотой дискретизации 40 MSPS.
• EV10AQ190A от Teledyne e2v: 10-битный АЦП с частотой дискретизации 1.25 GSPS.

---

Заключение

Демонстрационная плата DC2183A-A предоставляет все необходимые ресурсы для эффективной оценки и прототипирования высокоскоростных аналогово-цифровых преобразователей на базе микросхем LTC2107 от Analog Devices. Эта плата является отличным выбором для разработчиков высокопроизводительных систем, требующих высокой точности и скорости обработки сигналов.
