DC2178A-B

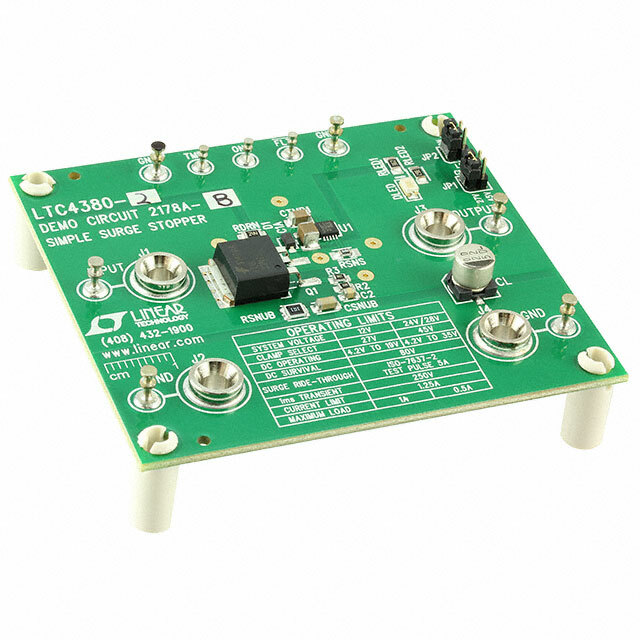

DEMO BOARD FOR LTC4380IDD-2 от Analog Devices (DC2178A-B)

Общее описание

DC2178A-B — демонстрационная плата от Analog Devices, которая предназначена для оценки работы интегральной схемы LTC4380-2 — защиты от перенапряжения. LTC4380-2 — это новейшее устройство защиты от перенапряжения с функцией автоматического повторного включения, которое защищает чувствительное оборудование от экстремальных электрических транзиентов и пиковых напряжений.

Преимущества

• Высокая степень защиты: Обеспечивает надежную защиту от перенапряжений в линии питания, что критически важно для защиты чувствительного оборудования.
• Автоматический повторный запуск: Позволяет автоматически восстанавливать работу после устранения перенапряжения, что упрощает эксплуатацию устройства и снижает вероятность времени простоя.
• Низкое падение напряжения: Минимальные потери напряжения благодаря внутреннему управляющему полевому транзистору MOSFET.
• Широкий диапазон входных напряжений: Позволяет использовать плату в различных схемах питания и приложениях.

Недостатки

• Сложность настройки: Для полной реализации всех возможностей устройства требуется дефицит компонентов и определенный уровень понимания схемотехники.
• Стоимость: Ввиду своей функциональности данное устройство может быть более дорогим по сравнению с простыми защитными диодами или аналогами.

Типовое использование

• Защита питания чувствительного оборудования
• Индустриальные и автомобильные приложения
• Системы связи и передачи данных
• Медицинская электроника

Рекомендации по применению

• Убедитесь, что демонстрационная плата правильно подключена в соответствии со схемой перед подачей напряжения питания.
• Проведите тесты в условиях наиболее близких к реальным эксплуатационным; это позволяет точно оценить поведение схемы защиты во время пиковых напряжений.
• Используйте соответствующий источник питания и соблюдайте рекомендованные технические условия эксплуатации платы.

Основные технические характеристики

• Рабочий диапазон напряжений: 4 — 72 В
• Максимальный ток нагрузки: до 9 А (зависит от условий охлаждения)
• Защита от перенапряжений: до ±250 В (по спецификации LTC4380-2)
• Температурный диапазон: -40°C до +125°C
• Автоматический повторный запуск: поддерживается

Возможные аналоги

• TXL 250-1240 от Traco Power: Высоковольтный защитный модуль с аналогичными функциями.
• TPS2663 от Texas Instruments: Интеллектуальный защитный чип с функцией управления и защиты от перенапряжений.

Источники документации

• [Datasheet на LTC4380-2](https://www.analog.com/media/en/technical-documentation/data-sheets/ltc4380.pdf)
• [Документация на DC2178A-B](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/dc2178a-b.html)

Используя данную демонстрационную плату, разработчики могут эффективно оценить и внедрить защиту своих устройств от перенапряжений, что существенно повысит их надежность и долговечность.
