DC2177A-A

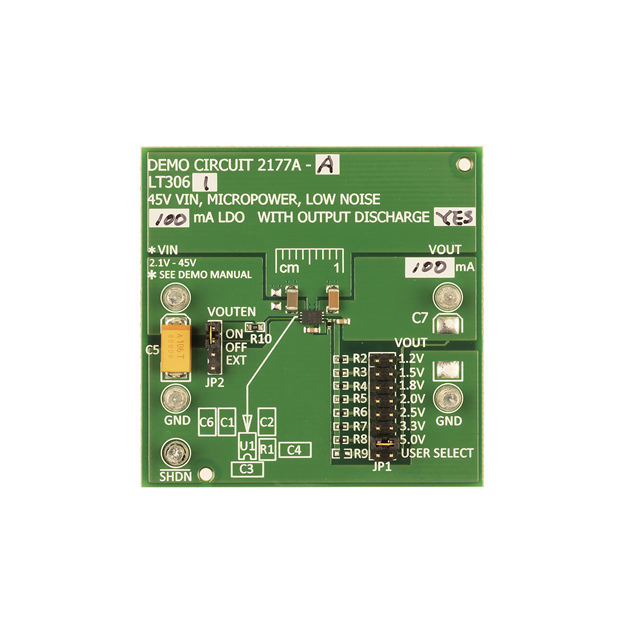

Демонстрационная плата DC2177A-A от Analog Devices

Общее описание

Демонстрационная плата DC2177A-A производства Analog Devices предназначена для оценки характеристик линейного стабилизатора напряжения LT3061. Этот стабилизатор обеспечивает положительное регулируемое напряжение и способен работать с входным напряжением в диапазоне от 2,1 до 45 В, предлагая выходное напряжение от 1,2 В до 5 В.

Преимущества

• Широкий диапазон входных напряжений: от 2,1 В до 45 В
• Настраиваемое выходное напряжение: 1,2 В, 1,5 В, 1,8 В, 2 В, 2,5 В, 3,3 В или 5 В
• Компактные размеры: идеально подходит для приложений с ограниченным пространством
• Высокая стабильность и низкий шум: обеспечивает надежное питание чувствительных схем

Недостатки

• Ограниченный выходной ток: максимум 100 мА
• Требуется внешняя настройка: для установки желаемого выходного напряжения

Типовое использование

• Питание чувствительных аналоговых цепей
• Прецизионные измерительные системы
• Устройства с ограниченным пространством
• Портативные устройства и сенсоры

Рекомендации по применению

• Используйте качественные конденсаторы на входе и выходе для минимизации шума и улучшения стабильности.
• Следите за тепловым режимом: при работе с высокими входными напряжениями может потребоваться дополнительное охлаждение.
• Проводите демонстрационные тесты: оценка характеристик на демонстрационной плате перед интеграцией в конечное устройство поможет выявить и устранить возможные проблемы.

Основные технические характеристики

• Количество каналов на микросхему: 1 (одинарный)
• Выходное напряжение: 1,2 В, 1,5 В, 1,8 В, 2 В, 2,5 В, 3,3 В или 5 В
• Выходной ток: до 100 мА
• Входное напряжение: от 2,1 В до 45 В
• Тип стабилизатора: положительный регулируемый
• Тип платы: полностью укомплектованная
• Входящий в комплект микросхем: LT3061

Аналоги

• LT1963A: линейный стабилизатор с низким падением напряжения, от Analog Devices
• TPS7A4700: линейный стабилизатор с низким уровнем шума, от Texas Instruments
• REG113: линейный стабилизатор с низким падением напряжения, от Texas Instruments

Демонстрационная плата DC2177A-A предоставляет удобный способ оценки всех ключевых характеристик линейного стабилизатора LT3061 перед его применением в конечных приложениях.
