DC2172A

Описание DC2172A от Analog Devices

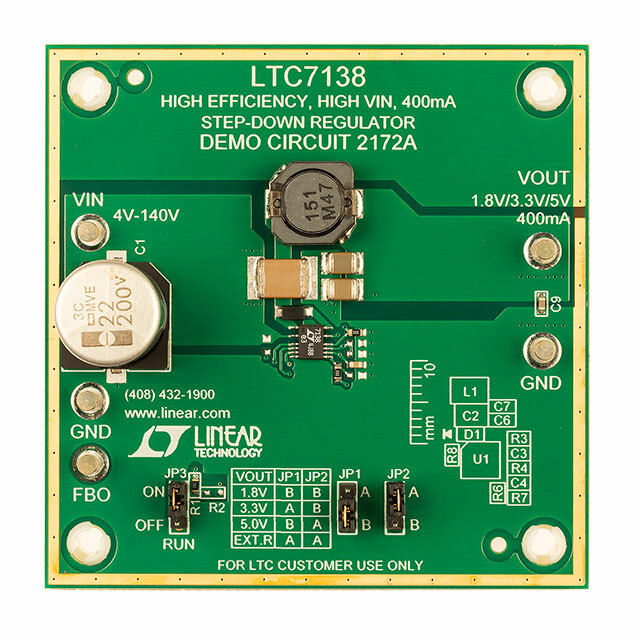

DC2172A – демонстрационная плата от Analog Devices, основанная на контроллере переключательного стабилизатора LTC7138. Эта плата предназначена для оценки и разработки систем DC/DC преобразования с понижением напряжения (Buck-конвертер). Она поддерживает широкий диапазон входного напряжения от 4 В до 140 В и может быть использована для создания надежных и эффективных источников питания для различных приложений.

Преимущества

• Широкий диапазон входного напряжения: до 140 В, что делает плату гибкой и подходящей для множества применений.
• Высокая эффективность преобразования: использование LTC7138 обеспечивает низкие потери и высокую производительность.
• Компактный дизайн: оптимизированная компоновка компонентов минимизирует занимаемое пространство и упрощает интеграцию.

Недостатки

• Одноканальный выход: подходит не для всех многоканальных приложений.
• Отсутствие встроенного монитора температуры: требует внешнего мониторинга при использовании в условиях высоких температур.

Типовое использование

• Питание промышленных систем и устройств.
• Преобразователи напряжения для телекоммуникационных и сетевых устройств.
• Автомобильные и транспортные системы, требующие широкого диапазона входного напряжения.
• Питание для систем автоматизации и управления.

Рекомендации по применению

• Обеспечьте надлежащую вентиляцию и теплоотвод, особенно при использовании на высоких токах и напряжениях.
• Используйте качественные входные и выходные фильтры для минимизации электромагнитных помех.
• Подключите защитные компоненты (например, варисторы или предохранители) для защиты от перегрузок и коротких замыканий.

Основные технические характеристики

• Входное напряжение: от 4 В до 140 В
• Выходное напряжение: 1,8 В, 3,3 В или 5 В
• Максимальный выходной ток: до 400 мА
• Топология регулирования: Buck (понижающий преобразователь)
• Тип платы: полностью укомплектована и готова к использованию
• Содержимое комплекта: демонстрационная плата

Возможные аналоги

• DC2171A: похожая демонстрационная плата на основе другого контроллера от Analog Devices.
• DC2239A: плата на основе LTC3649 с более высокой мощностью и выходным током.
• DC2028A-B: плата с другим диапазоном напряжений и токов для оценки DC/DC преобразователей.

Использование DC2172A ускорит процесс разработки источников питания и поможет инженерам быстро протестировать и оптимизировать их схемы.
