DC2165A

Демонстрационная плата DC2165A от Analog Devices

Общее описание

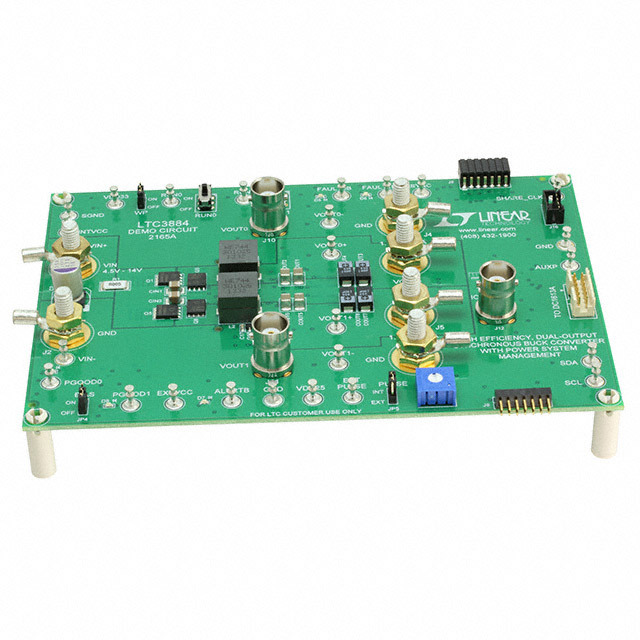

DC2165A - это демонстрационная плата разработки на базе ИС LTC3884 производства Analog Devices. Эта плата предназначена для оценки возможностей и характеристик понижающего (Buck) преобразователя DC-DC с двумя не изолированными выходами. Плата DC2165A позволяет легко и быстро протестировать и внедрить решения на базе LTC3884 в ваших проектах.

Преимущества

• Высокая эффективность: Плата обеспечивает эффективное преобразование мощности с высоким КПД.
• Гибкость использования: Подходит для приложений с различными требованиями к диапазону входного напряжения и выходным параметрам.
• Простота настройки: Удобный интерфейс и подробная документация облегчают настройку и интеграцию.
• Программируемость: Возможность программирования выходных параметров через интерфейс I²C или PMBus.

Недостатки

• Размер платы: Возможно, потребуется дополнительное пространство в конечной системе из-за размера демонстрационной плиты.
• Мощность: Ограничена максимальным током выхода 30А на канал.

Типовое использование

• Серверные системы и центры обработки данных.
• Встроенные системы и телекоммуникационное оборудование.
• Промышленные системы автоматизации.
• Медицинские приборы.

Рекомендации по применению

• Обеспечьте надежное охлаждение компонентов для предотвращения перегрева при высоких токах.
• Убедитесь в правильном подключении внешнего питания для стабильной работы.
• Используйте экранирование для снижения электромагнитных помех в чувствительных приложениях.

Основные технические характеристики

• Основное назначение: Понижающий (Buck) преобразователь DC-DC.
• Выходы и тип: 2 не изолированных выхода.
• Напряжение на выходе: 1 В и 1 В.
• Ток на выходе: 30 А на каждом из двух выходов.
• Напряжение на входе: от 4.5 В до 14 В.
• Топология регулятора: Buck.
• Частота переключения: 425 кГц.
• Тип платы: Полностью оснащённая (fully populated).
• Комплект поставки: Плата.
• Используемая ИС: LTC3884.

Возможные аналоги

• LTC3884 в других конфигурациях и с различными параметрами.
• Другие DC-DC преобразователи с двумя выходами от Analog Devices.
• Компактные и мощные понижающие модули от других производителей, таких как Texas Instruments или Maxim Integrated.

Эта плата будет отличным выбором для инженеров, которые занимаются разработкой высокоэффективных систем питания и нуждаются в производительном и гибком решении для своих приложений.
