DC2147A

Описание

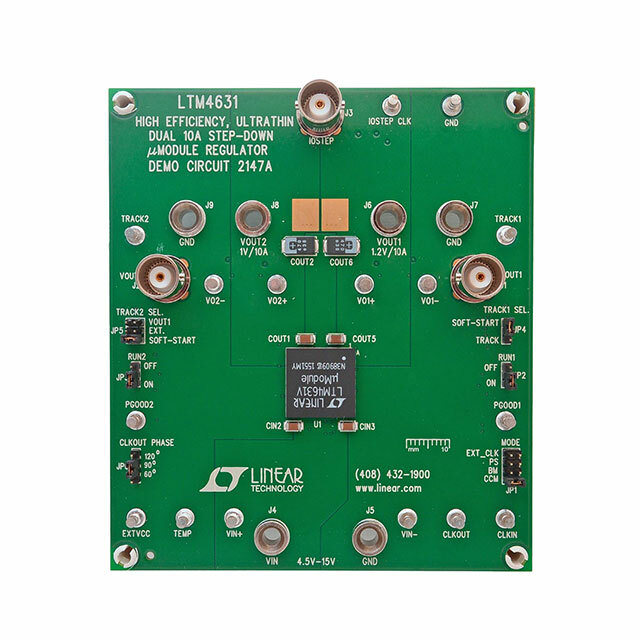

DC2147A — это демонстрационная плата для µModule (Микро-Модуль) LTM4631 от Analog Devices. Этот модуль представляет собой высокоэффективный понижающий DC/DC конвертер с двумя не изолированными выходами, предназначенными для обеспечения стабильного напряжения в диапазоне от 1В до 1.2В при токе до 10А на каждом выходе.

Преимущества

• Компактный размер: Весь модуль уместился на одной плате, что облегчает разработку и интеграцию в конечные устройства.
• Высокая эффективность: Оптимизированное управление питанием позволяет добиться высокой эффективности преобразования энергии.
• Простота использования: Полностью укомплектованная плата готова к использованию, что снижает время на разработку и тестирование.
• Гибкость применения: Широкий диапазон входного напряжения от 4.5В до 15В делает модуль подходящим для множества различных приложений.

Недостатки

• Ограниченное выходное напряжение: Максимально выходное напряжение ограничено 1.2В, что может быть недостаточным для некоторых приложений с более высокими требованиями.
• Не изолированные выходы: Не поддерживает изолированные выходы, что может быть критично для некоторых специализированных применений.

Типовое использование

• Обеспечение стабильного питания для процессоров и других высокопроизводительных цифровых компонентов.
• Решения в области телекоммуникаций, серверных систем и центров обработки данных.
• Промышленные и медицинские приборы, требующие надежного питания.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 4.5В до 15В.
• Следите за тепловыми условиями при максимальном токе, чтобы избежать перегрева модуля.
• Используйте соответствующие фильтрующие конденсаторы на входе и выходе для улучшения стабильности и снижения шума.

Основные технические характеристики

• Входное напряжение: 4.5В ~ 15В
• Выходное напряжение: 1В, 1.2В
• Выходной ток: До 10А на каждый выход
• Топология: Понижающий (Buck)
• Частота переключения: 650кГц
• Тип платы: Полностью укомплектованная (Fully Populated)

Возможные аналоги

• LTM4622: DC/DC µModule с двумя выходами, но с меньшей нагрузочной способностью.
• LTC3851: Многофазный контроллер напряжения с расширенными возможностями настройки.

Демонстрационная плата DC2147A от Analog Devices позволяет быстро и эффективно оценить рабочие характеристики µModule LTM4631 и интегрировать его в ваши проекты, требующие надежного и стабильного питания.
