DC2138B от Analog Devices

Общее Описание

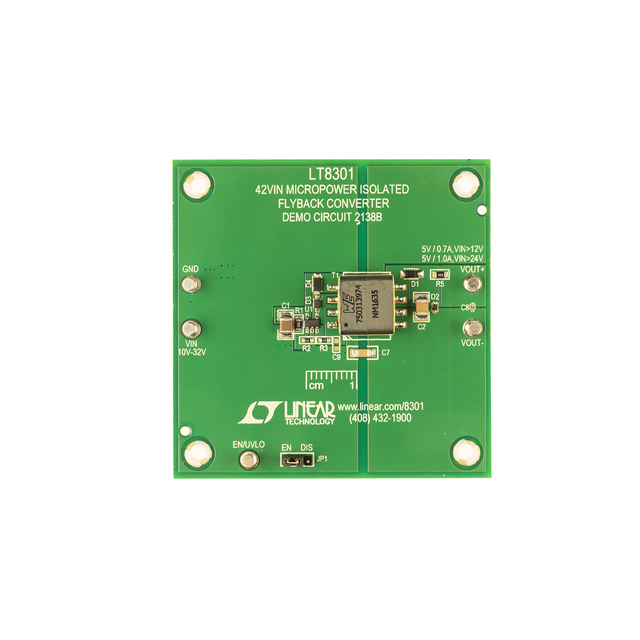

DC2138B – это изолированная демонстрационная плата на базе контроллера LT8301 от компании Analog Devices. Данная демонстрационная плата предназначена для оценки и тестирования возможностей контроллера LT8301, который используется в импульсных DC/DC преобразователях с изолированным выходом.

Преимущества

• Интеграция и простота использования: Содержит всё необходимое для оценки LT8301, включая все соединения и тестовые точки.
• Изолированный выход: Позволяет получить изолированное питание, что важно для безопасной изоляции различных частей схем.
• Широкий диапазон входного напряжения: Работает в пределах 10-32В, что делает её универсальной для различных приложений.
• Гибкость применения: Плата поддерживает как повышение, так и понижение напряжения.

Недостатки

• Специфичность применения: Идеальна только для приложений, где требуется изолированный выход.
• Ограниченная мощность: Поддерживает выходной ток до 1А, что может быть недостаточно для некоторых применений.

Типовое Использование

• Изолированные источники питания для промышленных и медицинских приборов.
• Автономные источники питания в телекоммуникационном оборудовании.
• Питание для изолированных интерфейсов и модулей.

Рекомендации по Применению

• Используйте демонстрационную плату в пределах рекомендуемого диапазона входного и выходного напряжений.
• Ставьте плату на стабильную поверхность для обеспечения надлежащего теплоотвода.
• Следуйте инструкциям по подключению, чтобы избежать повреждения компонентов.

Основные Технические Характеристики

• Основное Назначение: Изолированный DC/DC преобразователь.
• Входное Напряжение: 10В - 32В.
• Выходное Напряжение: 5В.
• Выходной Ток: До 1А.
• Топология Регулятора: Flyback.
• Частота Переключения: 190kHz.
• Тип Платы: Полностью укомплектованная.
• Посредством ИС/Части: LT8301.

Возможные Аналоги

• DC2138A: Вариант плата, также на базе LT8301.
• DC2154A: Демонстрационная плата на базе LT8304, которая предлагает схожие функции с большей мощностью.

DC2138B является отличным инструментом для инженеров, желающих оценить возможности LT8301 в изолированных DC/DC преобразователях.
