DC2089A-B

DC2089A-B — Описание продукта

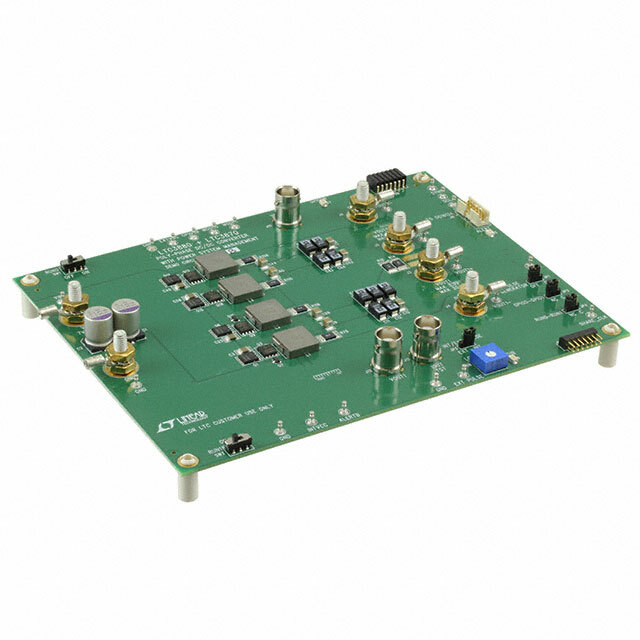

Общее описание: DC2089A-B — это демонстрационная плата на основе контроллеров LTC3870 и LTC3880 от компании Analog Devices. Она предназначена для оценки характеристик и возможностей понижающего DC/DC преобразователя с одним выходом. Данная плата предоставляет стабильное и эффективное преобразование напряжения в различных промышленных и коммерческих приложениях.

Преимущества:

• Высокая эффективность преобразования
• Удобство в использовании благодаря полностью заселенной плате
• Поддержка широкого диапазона входных напряжений
• Стабильный выходной ток до 80А

Недостатки:

• Ограниченное количество выходов (один канал)
• Требует внимательного подхода к теплоотведению при работе на высоких токах

Типовое использование:

• Промышленная автоматика
• Серверные и вычислительные системы
• Системы электропитания для телекоммуникационного оборудования
• Разработка и тестирование DC/DC преобразователей

Рекомендации по применению:

• Обеспечьте надлежащую вентиляцию и теплоотвод при работе с высокими токами
• Используйте стандартные методы монтажа и подключения для обеспечения надежности и долговечности системы
• Следуйте инструкциям производителя при начальной настройке и калибровке

Основные технические характеристики:

• Количество выходов и тип: 1, не изолированный
• Выходное напряжение: 1В
• Выходной ток: до 80А
• Входное напряжение: от 7В до 14В
• Регуляторная топология: Понижающий (Buck)
• Частота переключения: 350кГц
• Тип платы: Полностью заселенная

Возможные аналоги:

• DC2066A-A — Демонстрационная плата для оценки других DC/DC преобразователей с высокой выходной мощностью
• DC2132A-A — Плата для оценки контроллеров серии LTC3883, аналогичных по характеристикам и функционалу

Следуйте инструкциям и рекомендациям, предоставленным в технической документации от Analog Devices, чтобы максимизировать производительность и надежность при использовании DC2089A-B.
