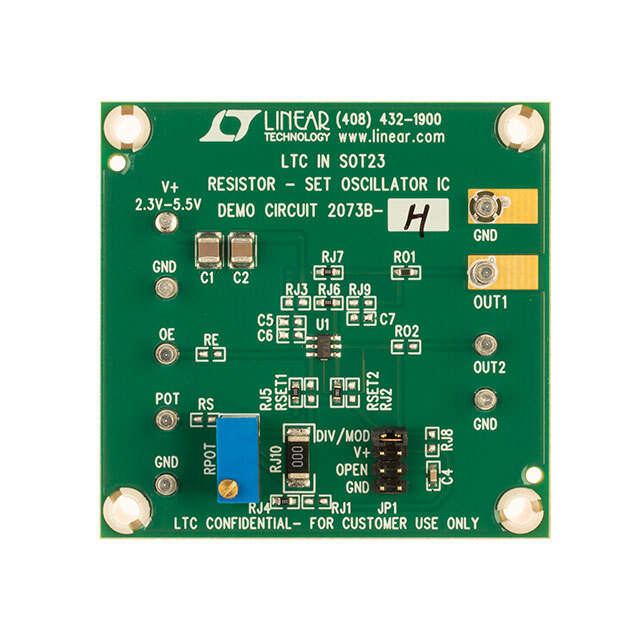

DC2073B-H

Общее описание

DC2073B-H от Analog Devices — это демонстрационная плата для оценки и анализа параметров программируемого генератора сигналов LTC6906. Этот генератор способен работать в диапазоне частот от 1 кГц до 68 МГц, обеспечивая высокую точность и стабильность. Плата предназначена для облегчения тестирования и разработки приложений с использованием LTC6906.

Преимущества

• Широкий диапазон частот: Поддержка частот от 1 кГц до 68 МГц позволяет использовать генератор в различных приложениях.
• Простота использования: Демонстрационная плата позволяет быстро и легко начать работу с LTC6906.
• Высокая точность: Обеспечивает стабильный сигнал с минимальным дрейфом частоты.
• Компактный размер: Удобное размещение в различных системах и средах тестирования.

Недостатки

• Ограниченная функциональность: Плата предназначена исключительно для оценки и анализа параметров LTC6906, и не предназначена для конечного использования в продуктах.
• Ограничение по температурному диапазону: Требует соблюдения условий эксплуатации, чтобы избежать перегрева.

Типовое использование

• Приборы измерения и тестирования: Используется в качестве синхронизации и тактовой генерации.
• Коммуникационные системы: Применяется в передающих и приемных устройствах для генерации стабильных сигналов.
• Медицинское оборудование: Используется в устройствах, требующих точного временного сигнала.
• Автоматизация и управление: Применяется в системах для синхронизации и управления процессами.

Рекомендации по применению

• Установка: Убедитесь, что плата закреплена надежно и размещена в защищенном от электромагнитных помех месте.
• Питание: Подключите источник питания с соответствующими параметрами согласно документации.
• Тестирование: Подключите осциллограф или частотомер для анализа выходного сигнала генератора.
• Настройка: Используйте программируемые входы для настройки требуемых параметров частоты.

Основные технические характеристики

• Тип генератора: Кремниевый осциллятор
• Диапазон частот: 1 кГц – 68 МГц
• Питание: 2.25 В - 5.5 В
• Точность: ±1.5%
• Рабочая температура: от -40°C до +125°C
• Выходной тип сигнала: CMOS совместимый

Аналоги

• Si5351A-B: Программируемый генератор от Silicon Labs, поддерживающий широкий диапазон частот.
• ECS-3953M: Готовый кварцевый генератор с фиксированной частотой.
• AD9576: Высокопроизводительный PLL генератор от Analog Devices с широким диапазоном частот.

Используйте демонстрационную плату DC2073B-H от Analog Devices для эффективной оценки возможностей генераторов LTC6906 и разработки высокоточных и надежных систем.
