DC2018A

Описание:

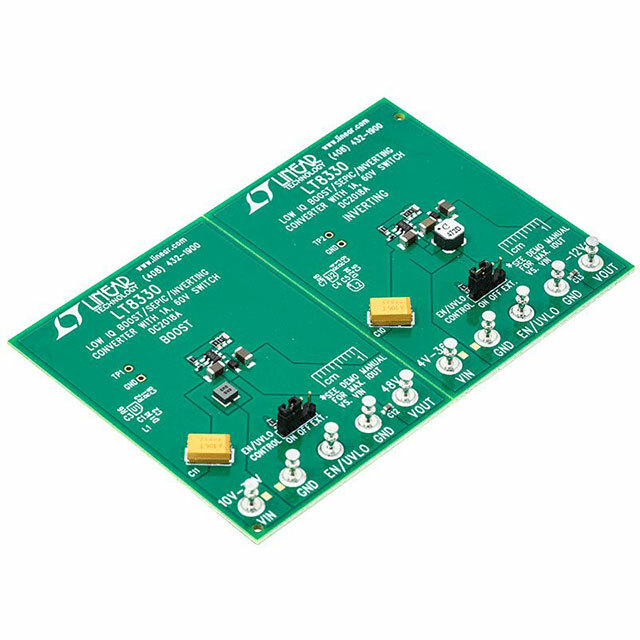

DC2018A — это оценочная плата для LT8330 от компании Analog Devices. LT8330 представляет собой повышающий DC/DC преобразователь с возможностью инверсии напряжения, предназначенный для применения в разнообразных схемах питания.

Преимущества:

• Удобство использования: Плата полностью укомплектована и готова к эксплуатации.
• Гибкость: Поддержка как повышающего, так и инверсного режимов работы.
• Высокая частота переключения: Рабочая частота 2 МГц позволяет использовать компактные внешние пассивные компоненты.
• Широкий диапазон входных напряжений: От 10 В до 36 В.

Недостатки:

• Ограниченные токи нагрузки: Максимально поддерживаемые токи нагрузки — 400 мА и 280 мА для выходных напряжений 48 В и -12 В соответственно.
• Сложность настройки: Для достижения оптимальных рабочих параметров может потребоваться дополнительная настройка компонентов платы.

Типовое использование:

• Промышленные и медицинские приборы.
• Преобразование напряжения в батарейных системах.
• Прецизионные аналоговые схемы.
• Системы с низким энергопотреблением.

Рекомендации по применению:

• Для достижения максимальной производительности рекомендуется использовать качественные источники питания и контролировать стабильность входного напряжения.
• Плата хорошо подходит для быстрого прототипирования и тестирования решений на основе LT8330.
• Осторожно следите за температурным режимом радиаторов и других компонентов при высоких токах.

Основные технические характеристики:

• Количество выходов и их тип: 2, не изолированные.
• Выходное напряжение: 48 В (400 мА), -12 В (280 мА).
• Входное напряжение: от 10 В до 36 В.
• Топология регулятора: Повышающий, инверсный.
• Частота переключения: 2 МГц.
• Тип платы: Полностью укомплектованная.
• Комплектация: Плата(-ты).
• Используемый микросхемный элемент: LT8330.

Возможные аналоги:

• DC2038A: Оценочная плата для LT8331.
• DC2225A: Оценочная плата для LT8335.
• DC1857A: Оценочная плата для LT8337.

Заключение:

Оценочная плата DC2018A от Analog Devices является отличным инструментом для инженеров, разрабатывающих схемы с повышающими и инверсными преобразователями напряжения. Она обеспечивает высокую производительность и гибкость, благодаря использованию микросхемы LT8330, и подходит для разнообразных промышленных и коммерческих приложений.
