DC2011A

Общее описание

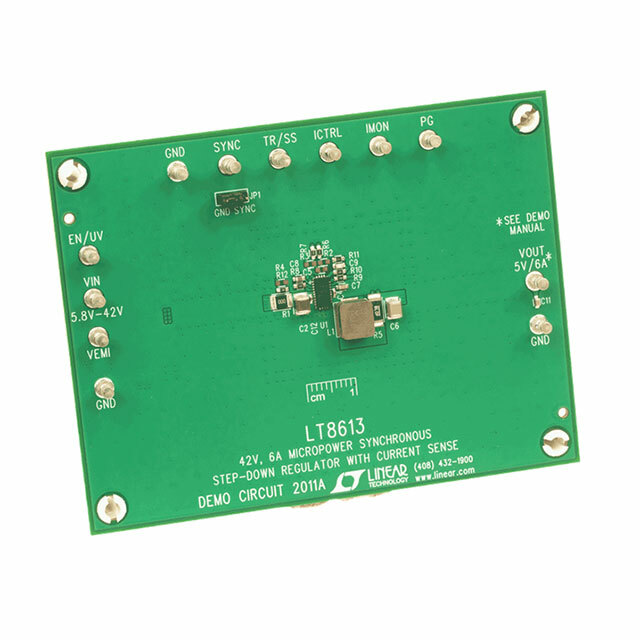

DC2011A — это демонстрационная плата для оценки работы понижающего (buck) преобразователя LT8613 от компании Analog Devices. Эта плата позволяет проверить производительность и основные характеристики LT8613 в реальных условиях.

Преимущества

• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 5,8 В до 42 В.
• Высокая эффективность: Обеспечивает высокую эффективность преобразования при больших нагрузках.
• Компактность: Доступная в полностью смонтированном и протестированном виде, что упрощает процесс тестирования и исследования.
• Поддержка высоких токов: Способна обеспечивать выходной ток до 6А.

Недостатки

• Ограниченный диапазон выходного напряжения: Плата предоставляет фиксированное выходное напряжение в 5 В.
• Требует базовых знаний в электронике: Для полноценного использования платы необходимо обладать некоторыми навыками в области электроники.

Типовое использование

• Проверка и отладка схем питания: Отлично подходит для инженеров разработчиков при оценке и тестировании понижающих (buck) преобразователей.
• Обучение и демонстрация: Может использоваться в учебных заведениях для демонстрационных и лабораторных работ.

Рекомендации по применению

1. Подключите источник питания с напряжением в диапазоне от 5,8 В до 42 В к входным клеммам платы.
2. Подключите нагрузку к выходным клеммам платы. Убедитесь, что нагрузка соответствует выходным характеристикам платы.
3. Проследите за температурными режимами: Убедитесь, что плата работает в допустимом температурном диапазоне и не перегревается.

Основные технические характеристики

• Топология регулирования: Понижающий преобразователь (Buck)
• Количество выходов: 1 (неизолированный)
• Выходное напряжение: 5 В
• Выходной ток: до 6А
• Входное напряжение: от 5,8 В до 42 В
• Частота переключения: 700 кГц
• Тип платы: Полностью смонтированная

Возможные аналоги

1. DC2046A: Демонстрационная плата для LT8614 с аналогичной понижающей функциональностью и расширенным диапазоном выходного напряжения.
2. DC2366A: Демонстрационная плата для LT8609 с улучшенными параметрами эффективности при малых нагрузках.
3. DC2596A: Демонстрационная плата для LT8640 с более высокой частотой переключения и лучшими характеристиками шумоподавления.

DC2011A — это удобный инструментарий для разработчиков и инженеров, предоставляющий быстрый и надежный способ оценить характеристики LT8613 в реальных условиях применения.
