DC2007A-A

DC2007A-A от Analog Devices

Общее описание

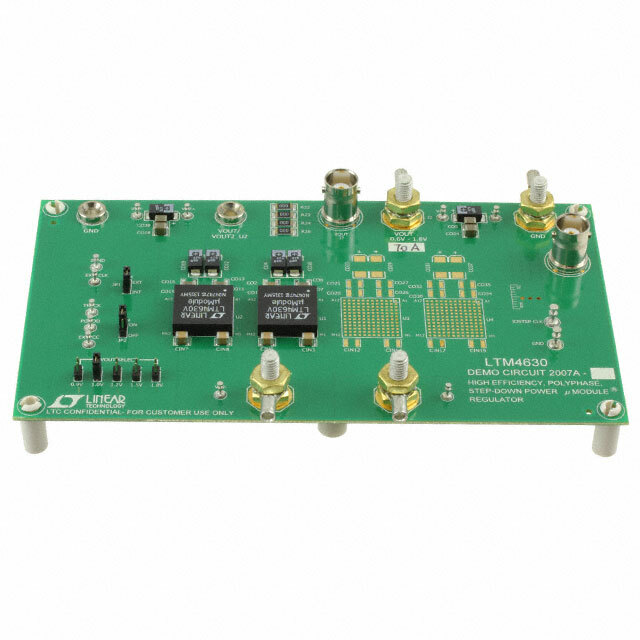

DC2007A-A — это демонстрационная плата, разработанная Analog Devices для оценки производительности µModule® DC/DC преобразователя LTM4630. Эта плата предоставляет готовое решение для преобразования напряжения и идеально подходит для питания процессоров, FPGA и других устройств с высокими требованиями к плотности мощности и эффективности.

Преимущества

• Высокая эффективность: обеспечивает высокий КПД даже при большом токе нагрузки.
• Компактные размеры: интегрированное решение уменьшает занимаемое пространство на печатной плате.
• Простота использования: предварительно настроенная плата требует минимальной настройки для работы.

Недостатки

• Чувствительность к перегреву: при максимальной мощности необходимы адекватные меры охлаждения.
• Ограниченный диапазон выходных напряжений: плата предназначена для фиксированных значений, что может требовать дополнительных настроек для других применений.

Типовое использование

• Питание высокопроизводительных процессоров и микроконтроллеров.
• Питание FPGA и ASIC.
• Системы с высокими требованиями к плотности мощности.
• Применения в телекоммуникационной и вычислительной технике.

Рекомендации по применению

• Используйте адекватные меры охлаждения при работе на высоких токах, чтобы избежать перегрева.
• Проверьте входное напряжение и убедитесь, что оно находится в рекомендуемом диапазоне.
• Следуйте инструкциям по монтажу и эксплуатации от производителя для достижения максимально стабильной работы.

Основные технические характеристики

• Основное назначение: DC/DC преобразователь, ступенчатый вниз (Buck)
• Выходы и тип: 1, не изолированные
• Выходное напряжение: 1 В
• Выходной ток: 70 А
• Входное напряжение: от 4.5 В до 15 В
• Топология регулирования: Buck
• Частота переключения: 400 кГц
• Тип платы: Полностью укомплектованная
• Состав комплекта: Плата(ы)
• Используемая микросхема / компонент: LTM4630

Возможные аналоги

• DC2007A-B: Альтернативная плата для оценки с другим набором параметров.
• DC18309A: Подобная плата для других микросхем µModule® от Analog Devices.

Плата DC2007A-A предоставляет готовое и надежное решение для питания высокопроизводительных устройств, обеспечивая высокую эффективность и компактные размеры.
