DC2002A

Описание для DC2002A от Analog Devices

Общее описание:

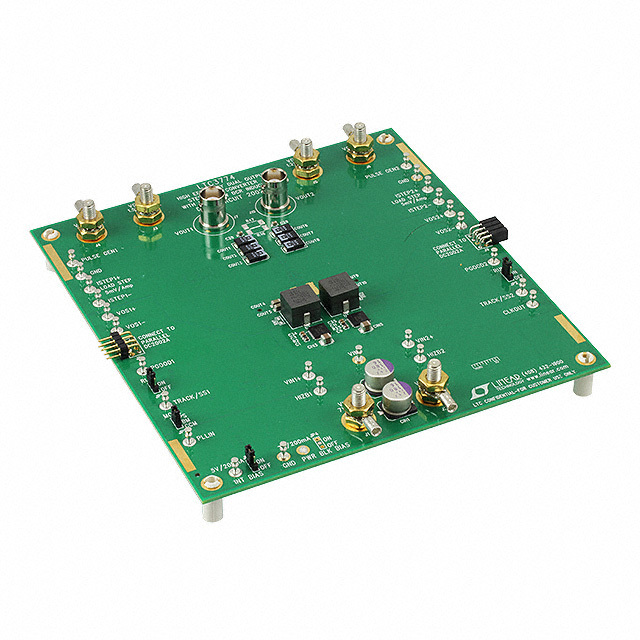

DC2002A - это оценочная плата от компании Analog Devices, предназначенная для тестирования и демонстрации возможностей DC/DC контроллера LTC3774EUHE. Эффективный и высокопроизводительный контроллер LTC3774EUHE используется для понижения напряжения с несинхронной топологией преобразования (Buck) и поддерживает два выходных канала. Плата позволяет изучить характеристики и производительность системы в реальных условиях применения.

Преимущества:

• Поддержка двух независимых выходных каналов.
• Высокая эффективность преобразования, благодаря использованию современной схемотехники.
• Возможность работы в широком диапазоне входных напряжений.
• Компактный и удобный для использования форм-фактор.
• Полное оснащение компонентов для немедленного тестирования.

Недостатки:

• Требуется дополнительное оборудование для проведения полноценного анализа и тестирования (осциллограф, мультиметр и т.д.).
• Ограниченный диапазон выходных напряжений (фиксированные значения).

Типовое использование:

• Исследование и оценка характеристик и параметров DC/DC преобразователя на базе LTC3774EUHE.
• Разработка и оптимизация энергосистем для различных электронных устройств.
• Учебные и исследовательские проекты в области электроники и электротехники.

Рекомендации по применению:

• Перед началом эксплуатации ознакомьтесь с документацией и схемой подключения.
• Убедитесь в правильном подключении всех проводов и компонентов для предотвращения повреждений.
• Используйте соответствующие средства защиты для предотвращения коротких замыканий и перегрузок.

Основные технические характеристики:

• Входное напряжение: от 7 В до 14 В
• Выходные напряжения: 1.2 В, 1.5 В
• Выходной ток: до 30 А на каждом канале
• Топология регулятора: понижающий (Buck)
• Частота переключения: 400 кГц
• Тип платы: полностью оснащенная и готовая к использованию

Возможные аналоги:

• DC1976A — оценочная плата для другого контроллера понижающего преобразователя LTC3770.
• DC2255A — аналогичная плата с поддержкой синхронного понижающего преобразования.

Заключение:

Оценочная плата DC2002A от Analog Devices предоставляет богатый функционал для тестирования и анализа DC/DC преобразователей, что делает её отличным выбором как для профессиональных инженеров, так и для студентов, изучающих электронику. Благодаря двухканальной поддержке и широкому диапазону входных напряжений её можно использовать в различных приложениях и исследованиях.
