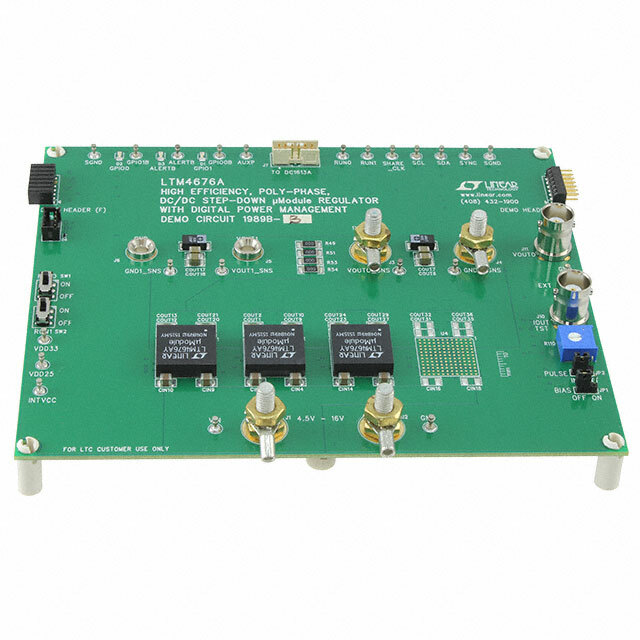

DC1989B-B: Evaluation Board for LTM4676A µModule® Step-Down DC/DC Converter

Общее описание

DC1989B-B — это отладочная плата для µModule® DC/DC понижающего преобразователя LTM4676A производства компании Analog Devices. Данный модуль предназначен для упрощения разработки и тестирования высокоэффективных понижающих преобразователей с высокой плотностью мощности. LTM4676A представляет собой два понижающих преобразователя со встроенным микроконтроллером PMBus, способным управлять и мониторить множество параметров.

Преимущества

• Высокая эффективность: До 95% при типичных условиях.
• Легкость в использовании: Полностью укомплектованная и протестированная отладочная плата.
• Широкий входной диапазон напряжений: От 4,5 В до 17 В.
• Точный контроль: Встроенный микроконтроллер PMBus для управления и мониторинга.
• Компактность: Высокая плотность мощности благодаря интеграции всех пассивных компонентов.

Недостатки

• Стоимость: Может быть выше по сравнению с дискретными решениями.
• Потребность в технических знаниях: Требуется определенный уровень знаний для работы с PMBus и прочими функциями управления.

Типовое использование

DC1989B-B используется для разработки и тестирования:

• Регулируемых DC/DC преобразователей.
• Систем питания серверов и коммуникационного оборудования.
• Индустриальной и медицинской электроники.
• Высокопроизводительных FPGA и ASIC.

Рекомендации по применению

• Инженерные разработки: Идеальна для инженеров-разработчиков схем питания.
• Электронное тестирование: Удобный инструмент для оценки работы и характеристик µModule® конвертера.
• Практическое обучение: Подходит для образовательных лабораторий и семинаров.

Основные технические характеристики

• Архитектура преобразователя: Понижающий (Buck).
• Входное напряжение: 4,5 В ~ 17 В.
• Выходное напряжение: 1 В.
• Выходной ток: До 75 А.
• Частота переключения: 350 кГц.
• Тип платы: Полностью укомплектованная.
• Содержимое комплекта: Плата.
• Используемая микросхема: LTM4676A.

Возможные аналоги

• DC1989A-A: Отладочная плата для LTM4676 понижающего преобразователя.
• DC2026C: Отладочная плата для LTM4675 µModule® понижающего преобразователя.
• EVAL-LTM4686-A: Отладочная плата для LTM4686 высокой плотности.

DC1989B-B является мощным инструментом для всех, кто занимается разработкой и тестированием современных систем питания и нуждается в точных и надежных решениях.
