DC1987A

Описание товара для DC1987A от Analog Devices

Общее описание

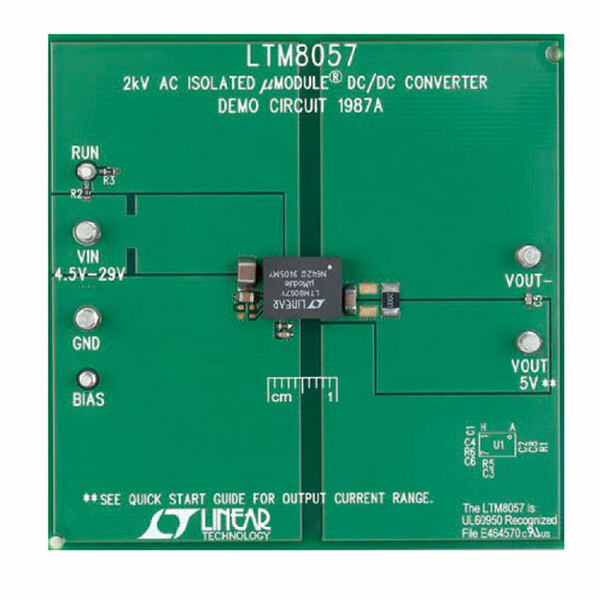

DC1987A – это демонстрационная плата для µModule DC/DC преобразователя LTM8057 от компании Analog Devices, предназначенная для оценки и тестирования характеристик. Полностью собранная и протестированная плата позволяет исследовать работу изолированного преобразователя и его совместимость с различными приложениями.

Преимущества

• Простота использования для быстрого начала работы с LTM8057.
• Полностью собранная и протестированная схема.
• Поддержка широкого диапазона входного напряжения.
• Изолированные выходы на одной плате.
• Компактные размеры благодаря использованию µModule технологии.

Недостатки

• Требует базовых знаний в электронике для полноценного использования.
• Специализированный дизайн ограничивает возможности адаптации под другие компоненты.

Типовое использование

• Исследование характеристик и возможностей LTM8057.
• Инженерные и исследовательские задачи для разработки силовых преобразователей.
• Учебные цели для обучения работе с современными DC/DC преобразователями.

Рекомендации по применению

• Убедитесь, что напряжение питания находится в пределах допустимого диапазона (4.5В – 29В).
• Обеспечьте правильное соединение выходных клемм для изолированных систем питания.
• Следует учитывать максимально допустимый ток в 350 мА для предотвращения перегрузки схемы.

Основные технические характеристики

• Основное назначение: DC/DC преобразователь
• Количество выходов и тип: 1, изолированный
• Выходное напряжение: 5V
• Выходной ток: 350 мА
• Входное напряжение: 4.5В ~ 29В
• Топология регулятора: Flyback (Возвратный)
• Тип платы: Полностью собранная
• Содержание комплекта: Плата(ы)
• Используемая ИС / компонент: LTM8057

Возможные аналоги

• DC-DC EVAL BOARD - LTM8028: Плата для оценки 36V, 5A DC/DC µModule.
• DC1730A - LTM8054: Демонстрационная плата для LTM8054 36V, изолированный 725 мА DC/DC µModule.
• DC2596A - LTM8055: Демонстрационная плата для LTM8055, 40V изолированный 440 мА DC/DC µModule.

Используя DC1987A, инженеры и разработчики могут эффективно тестировать и разрабатывать свои системы с использованием LTM8057, что позволяет получить более глубокое понимание его возможностей и оптимизировать свои проекты для достижений наилучших результатов.
