DC1975A-A

Описание DC1975A-A от Analog Devices

Общее описание

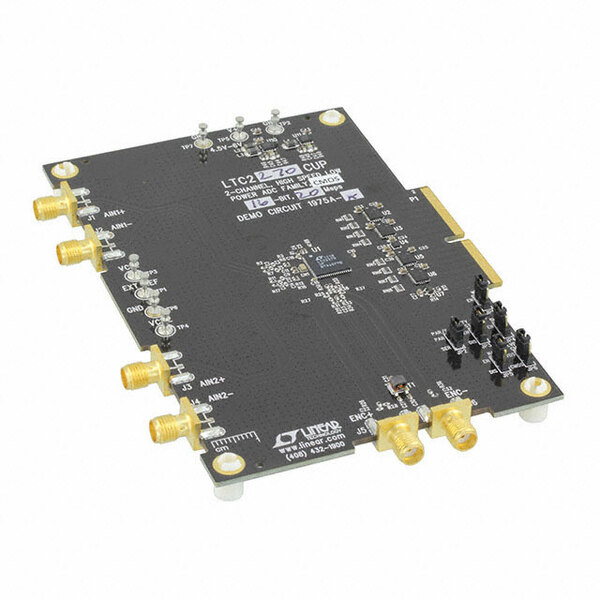

DC1975A-A - это демонстрационная плата (evaluation board), предназначенная для оценки и тестирования 16-битного аналого-цифрового преобразователя (ADC) LTC2270 производства Analog Devices. Эта плата позволяет пользователям исследовать характеристики и производительность LTC2270 при различных условиях работы, что делает её идеальным инструментом для разработчиков и инженеров, занимающихся созданием высокоточных систем преобразования сигналов.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает точное преобразование сигналов.
• Высокая скорость: Плата поддерживает скорость выборки до 20 млн. выборок в секунду (MSPS), что позволяет использовать её в высокоскоростных приложениях.
• Легкость в использовании: Плата готова к использованию и предоставляет простую среду для тестирования и оценки ADC.
• Гибкость интерфейса: Поддержка параллельного интерфейса данных упрощает интеграцию с различными системами.

Недостатки

• Требования к питанию: Потребляемая мощность при скорости выборки 20 MSPS составляет 299 мВт, что следует учитывать при проектировании системы питания.
• Ограниченный диапазон входного сигнала: Входной диапазон ограничен 2.1 В пик-пик, что необходимо учитывать при работе с сигналами большего амплитудного диапазона.

Типовое использование

• Оборудование для анализа сигналов: Использование в оборудовании для обработки и анализа высокоскоростных сигналов.
• Коммуникационные системы: Применение в системах передачи данных с высокой полосой пропускания.
• Радиолокационные устройства: Использование в системах, требующих точного и быстрого преобразования сигналов.
• Медицинская электроника: Применение в медицинских диагностических приборах, требующих высокой точности.

Рекомендации по применению

• Убедитесь в правильности подключения и настройки: Перед началом тестирования убедитесь, что все подключения выполнены согласно документации, и плата настроена правильно.
• Обеспечьте надлежащее питание: Потребляемая мощность при высоких скоростях выборки может быть значительной, поэтому важно обеспечить стабильноё и достаточное питание.
• Используйте экранирование при работе с высокочастотными сигналами: Для предотвращения помех и обеспечения точных измерений рекомендуется использовать экранированные кабели и схемы.

Основные технические характеристики

• Разрешение ADC: 16 бит
• Скорость выборки: до 20 MSPS
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: 2.1 В пик-пик
• Типичное энергопотребление: 299 мВт при 20 MSPS
• Используемый компонент: LTC2270

Возможные аналоги

• DC890B: Еще одна демонстрационная плата от Analog Devices, совместимая с широким спектром их высокопроизводительных ADCs.
• EVAL-AD7960FMCZ: Плата для оценки 18-битного 5 MSPS ADC AD7960, что может быть полезно для приложений, требующих более высокого разрешения при меньших скоростях выборки.

Заключение

DC1975A-A является мощным инструментом для тестирования и оценки производительности 16-битного 20 MSPS ADC LTC2270 производства Analog Devices. Её высокая точность и скорость делают её отличным выбором для разнообразных высокоточных и высокоскоростных приложений.
