DC1961A

DC1961A От Analog Devices

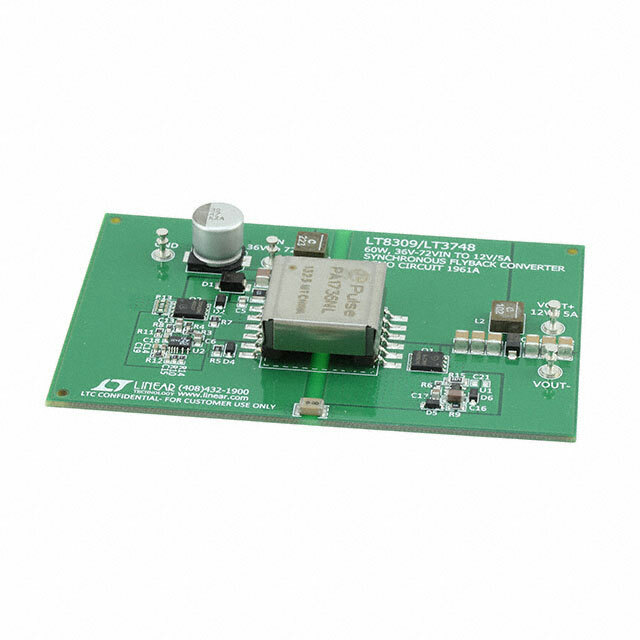

Общее описание: DC1961A — это отладочная плата, разработанная компанией Analog Devices для оценки производительности и работы DC/DC преобразователей LT3748 и LT8309. Данная плата предназначена для упрощения разработки изолированных источников питания и позволяет инженерам быстро и легко исследовать возможности этих преобразователей.

Преимущества:

• Простота использования: Полностью собранная и проверенная схема, готовая к немедленному использованию.
• Высокая эффективность: Оптимизирована для минимизации потерь энергии.
• Компактность: Дизайн платы позволяет экономить пространство при интеграции в конечные продукты.
• Гибкость: Поддержка широкого диапазона входных напряжений (от 36В до 72В).

Недостатки:

• Возможность интеграции платы может быть ограничена для пользовательских приложений с уникальными требованиями.
• Плата предназначена для оценки и разработки; конечная интеграция может потребовать дополнительных шагов.

Типовое использование:

• Исследование возможностей преобразователя для изолированных источников питания.
• Разработка и тестирование прототипов в лабораториях и R&D центрах.
• Образовательные цели, связанные с изучением работы DC/DC преобразователей.

Рекомендации по применению:

• Используйте плату в соответствии с рекомендованными параметрами входного напряжения и нагрузки.
• Избегайте перегрузки по току, чтобы предотвратить повреждения компонентов.
• Обязательно используйте осциллограф и другие измерительные инструменты для оценки производительности и контроля параметров выходного сигнала.

Основные технические характеристики:

• Входное напряжение: 36В до 72В
• Выходное напряжение: 12В
• Максимальный выходной ток: 5А
• Регуляторная топология: Flyback (обратная схема)
• Частота переключения: 133kHz
• Тип платы: Полностью собранная
• Сопоставляемые ИС: LT3748, LT8309

Возможные аналоги:

• DC1962A: Плата оценки LT3999 с схожей топологией преобразования.
• DC1987A: Плата демонстрационного примера для LT8311, аналогичная по функциональности.

Заключение: Отладочная плата DC1961A от Analog Devices представляет собой надежное и высокоэффективное решение для разработки и тестирования изолированных DC/DC преобразователей. Она прекрасно подходит для научных исследований, образовательных целей и быстрого прототипирования новых продуктов. Отличное соотношение гибкости и производительности позволяет инженерам сосредоточиться на разработке собственных систем, минимизируя время на начальном этапе исследования и разработки.
