DC1925A-B

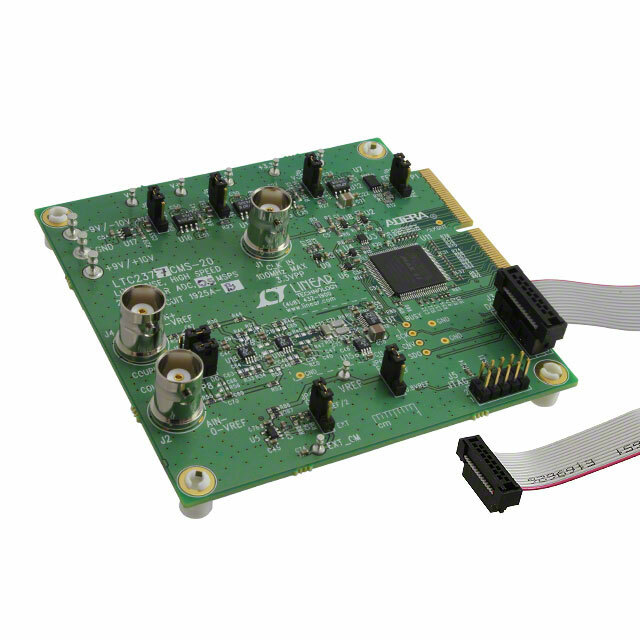

EVAL BOARD DC1925A-B от Analog Devices

Общее описание

DC1925A-B — это демонстрационная плата от Analog Devices, предназначенная для оценки функций и характеристик высококачественного 20-битного АЦП LTC2377-20 с частотой дискретизации до 500 тыс. отсчетов в секунду. Это устройство обеспечивает точное оцифровывание аналоговых сигналов, что делает его идеальным для применения в высокоточных измерительных системах и других областях, где требуется высокий уровень разрешения и быстродействия.

Преимущества

• Высокое разрешение и точность: 20-битная глубина для точного измерения слабых сигналов.
• Быстрота: Входной сигнал оцифровывается с частотой до 500 тыс. отсчетов в секунду.
• Удобство использования: Компактная и легко интегрируемая плата с простой разводкой и уменьшенными требованиями к внешним компонентам.
• Эффективный интерфейс SPI: Обеспечивает быструю и надежную передачу данных.

Недостатки

• Специфические требования к питанию: Требуется стабилизированное питание согласно технической документации.
• Ограниченная универсальность: Применение ограничено измерительными системами и другими специфическими приложениями.

Типовое использование

• Высокоточные измерительные приборы.
• Медицинские устройства.
• Системы промышленной автоматизации.
• Высокопрецизионные научные исследования и эксперименты.

Рекомендации по применению

1. Изучение документации: Перед использованием плата должна быть тщательно изучена в документации, чтобы понять все возможности.
2. Точная разводка: Обеспечьте хорошую разводку платы для минимизации шумов и помех.
3. Питание: Используйте рекомендованные источники питания для стабильной работы.
4. Температурный режим: Работайте в пределах рекомендованного температурного диапазона.

Основные технические характеристики

• Число АЦП: 1
• Разрядность: 20 бит
• Частота дискретизации: До 500kSPS
• Интерфейс данных: SPI
• Входной диапазон: ±VREF
• Потребляемая мощность (типичная): 10.5 мВт @ 500kSPS
• Используемая микросхема / часть: LTC2377-20
• Состав комплекта: Плата

Возможные аналоги

• EVAL-AD4003FMCZ от Analog Devices: Тоже демонстрационная плата на базе 18-битного АЦП AD4003.
• ADS1675REF от Texas Instruments: Референсная плата для оценки 24-битного АЦП ADS1675.
• MAX11270EVKIT# от Maxim Integrated: Комплект для оценки характеристик 24-битного АЦП MAX11270.

Описание, одинаково подходящее как энтузиастам электроники, так и инженерам, занимающимся проектированием и реализацией высокоточных измерительных систем, позволит легко интегрировать и оценить преимущества DC1925A-B в различных проектах.
