DC1908A-G

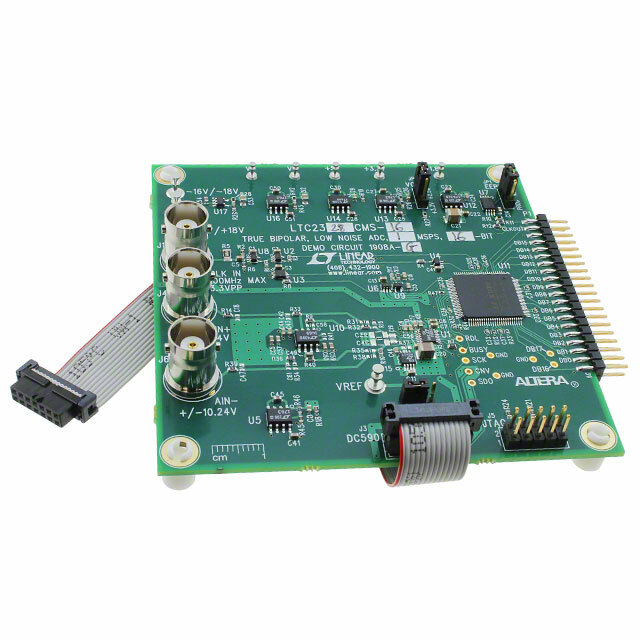

Модуль оценки Analog Devices DC1908A-G

Общее описание

Модуль оценки DC1908A-G от Analog Devices предназначен для работы с 16-битным аналого-цифровым преобразователем (АЦП) LTC2328-16. Этот модуль обеспечивает высококачественное преобразование аналоговых сигналов в цифровые на скорости до 1 миллиона выборок в секунду (1MSPS). Комплект предназначен для упрощения процесса оценки АЦП и предоставляет пользователям возможность быстро и легко интегрировать оцениваемый чип в свои приложения.

Преимущества

• Высокое разрешение: 16-битное преобразование обеспечивает точность и детальность данных.
• Высокая скорость: до 1 миллиона выборок в секунду, что позволяет использовать модуль в быстродействующих приложениях.
• Широкий диапазон входных сигналов: от ±10.24В, что делает модуль универсальным для различных применений.
• Низкое энергопотребление: типовое потребление составляет всего 72.5 мВт при 1MSPS.

Недостатки

• Только один канал: ограничение в одну линию аналогового ввода может требовать дополнительных решений для многоканальных систем.
• Требует внешнего контроля: для полноценной работы может понадобиться дополнительное оборудование и программное обеспечение.

Типовое использование

• Промышленные измерительные системы
• Медицинская аппаратура
• Радиосистемы и телекоммуникации
• Научно-исследовательская аппаратура

Рекомендации по применению

Для оптимального использования интегрируйте модуль в систему с соответствующим контроллером, способным обрабатывать данные по интерфейсу SPI. Проведите калибровку и настройку для конкретных условий эксплуатации и источников сигнала. Разместите модуль в среде с минимальными уровнями электро-магнитных помех для повышения точности измерений.

Основные технические характеристики

• Количество АЦП: 1
• Разрешение: 16 бит
• Скорость выборки: до 1MSPS
• Интерфейс данных: SPI
• Диапазон входных сигналов: ±10.24В
• Энергопотребление (тип.): 72.5 мВт при 1MSPS
• Используемый чип: LTC2328-16
• Содержимое комплекта: плата(ы) оценки

Возможные аналоги

• DC890B: Модуль сбора данных, совместимый с различными АЦП от Analog Devices.
• EVAL-AD4003-FMCZ: Оценочный комплект для другого 16-битного АЦП от Analog Devices, AD4003.
• LTC2379-18: 18-битный АЦП от Analog Devices, для более высоких разрешений.
