DC1908A-F

Плата для демонстрации: DC1908A-F от Analog Devices

Общее описание

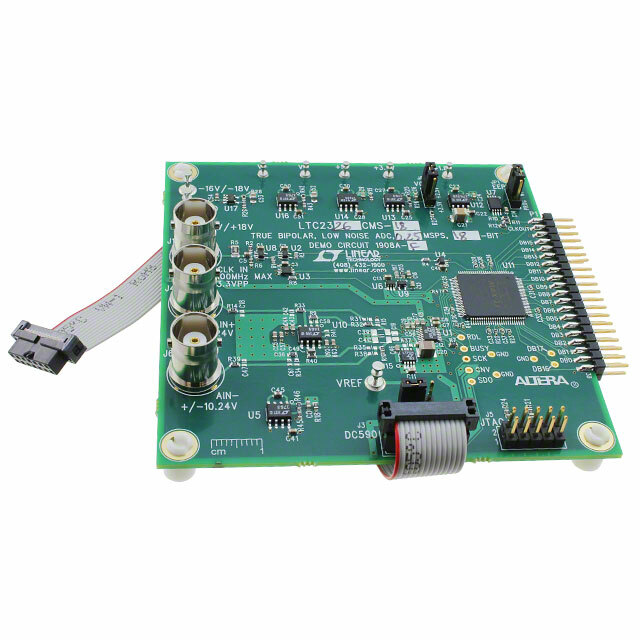

Плата DC1908A-F предназначена для оценки и демонстрации возможностей 18-разрядного АЦП с частотой выборки до 250 кГц – LTC2326-18 от Analog Devices. Данная плата позволяет интуитивно понять и протестировать характеристики и работу АЦП в различных условиях, предлагая удобный интерфейс для взаимодействия с внешним оборудованием.

Преимущества

• Высокая точность: Благодаря 18-разрядному разрешению обеспечивает высокую точность преобразования аналогового сигнала в цифровой.
• Высокая частота выборки: Позволяет выборку до 250 кБод, что делает её идеальной для приложений, требующих быстрого и точного считывания данных.
• Широкий диапазон входного сигнала: Поддержка входного диапазона ±10.24В позволяет работать с широким спектром сигналов.
• Удобный интерфейс: Простой в использовании интерфейс SPI для легкой интеграции в системы.

Недостатки

• Необходимость внешнего питания: Требуется внешнее питание, что может быть неудобно в ограниченных условиях.
• Требует начальных знаний: Для полноценного использования платы необходимы базовые знания в области электроники и работы с аналоговыми и цифровыми сигналами.

Типовое использование

• Оценка производительности АЦП LTC2326-18 в различных условиях.
• Проектирование и тестирование систем цифровой обработки сигналов.
• Разработка высокоточных измерительных систем.

Рекомендации по применению

1. Подключите питание: Убедитесь в корректном подключении источника питания к плате.
2. Подключение через SPI: Установите соединение между платой и вашим микроконтроллером или ПК через интерфейс SPI.
3. Настройка параметров: Настраивайте параметры работы АЦП в соответствии с требованиями вашего проекта.
4. Считывание данных: Анализируйте полученные цифровые данные и используйте их в своих приложениях.

Основные технические характеристики

• Разрядность: 18 бит
• Частота выборки: до 250 кГц
• Диапазон входных сигналов: ±10.24В
• Интерфейс данных: SPI
• Энергопотребление: 50 мВт при 250 кГц

Возможные аналоги

• DC890B - совместимая плата для оценки ADC от Analog Devices, поддерживающая многообразие АЦП.
• EVAL-AD7768-1FMCZ - плата для оценки 24-разрядного сигма-дельта АЦП с частотой до 256 кГц.

Использование платы DC1908A-F обеспечивает простоту и удобство в оценке и разработке высокоточных измерительных систем на базе 18-разрядного АЦП LTC2326-18.
