DC1908A-E

DC1908A-E от Analog Devices

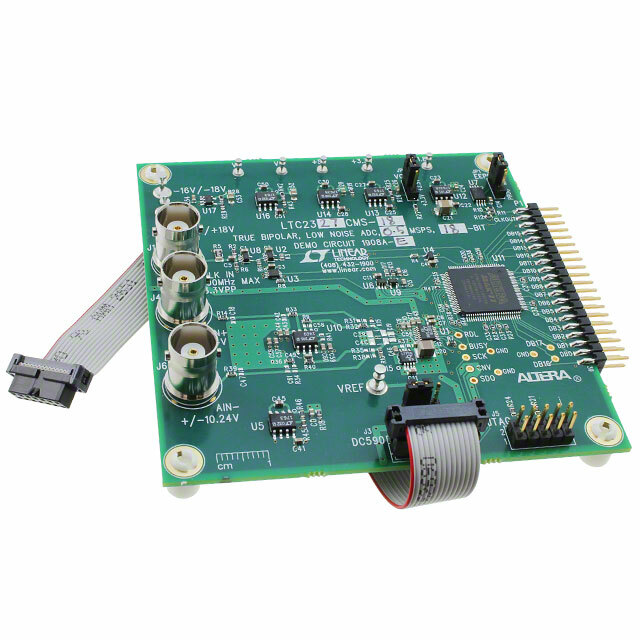

Общее описание: DC1908A-E - это демонстрационная плата для оценки характеристик 18-битного аналого-цифрового преобразователя (АЦП) LTC2327-18 от Analog Devices. Плата предназначена для тестирования и анализа работы АЦП с высокой скоростью выборки до 500 тыс. выборок в секунду, что делает её идеальной для широкого спектра приложений.

Преимущества:

• Высокая точность: 18-битное разрешение обеспечивает высокую точность аналогово-цифрового преобразования.
• Высокая скорость выборки: до 500 тыс. выборок в секунду, что позволяет использовать плату в приложениях, где требуется быстрое и точное преобразование сигнала.
• Широкий входной диапазон: от ±10.24В, что обеспечивает гибкость при работе с различными сигналами.
• Низкое энергопотребление: 57 мВт на 500 тыс. выборок в секунду, что снижает нагрузку на систему питания.

Недостатки:

• Потребность в дополнительных компонентах: для полноценного использования плата может требовать наличия дополнительных плат или компонентов, таких как источники питания и сигнальные генераторы.

Типовое использование:

• Системы сбора данных
• Осциллографы
• Анализаторы спектра
• Промышленная автоматизация
• Медицинская электроника

Рекомендации по применению:

1. Настройте источник питания: подключите соответствующие источники питания к плате, чтобы обеспечить её стабильно работу.
2. Подключите сигнальные входы: подключите входные сигналы к плате через соответствующие входные разъемы.
3. Используйте SPI-интерфейс: настройте и используйте интерфейс SPI для обмена данными с микроконтроллером или другим управляющим устройством.
4. Произведите калибровку: проведите необходимые процедуры калибровки для достижения максимальной точности преобразований.

Основные технические характеристики:

• Разрядность АЦП: 18 бит
• Скорость выборок: до 500 тыс. выборок в секунду
• Входной диапазон: ±10.24В
• Интерфейс данных: SPI
• Энергопотребление: 57 мВт на 500 тыс. выборок в секунду
• Используемая ИС: LTC2327-18

Возможные аналоги:

• DC890B Serial Data Acquisition System (Analog Devices): Подходит для оценки различных АЦП от Analog Devices.
• DC1563A-A (Analog Devices): Демонстрационная плата для оценки микроАЦП.

Использование демонстрационной платы DC1908A-E поможет инженерам и разработчикам быстро оценить характеристики и возможности АЦП LTC2327-18, а также интегрировать его в свои системы со знанием всех нюансов и особенностей работы.
