DC1908A-D

DC1908A-D от Analog Devices

Общее описание

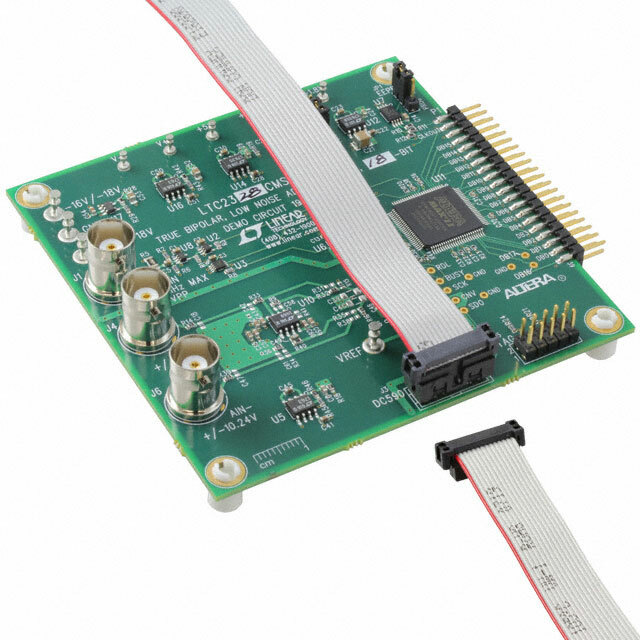

DC1908A-D — демонстрационная плата для высокоэффективного аналого-цифрового преобразователя (ADC) LTC2328-18 производства Analog Devices. Этот ADC обладает разрешением в 18 бит и скоростью выборки до 1 миллиона выборок в секунду (1 MSPS). Плата разработана для оценки характеристик и возможностей LTC2328-18 в различных приложениях, что делает её идеальным инструментом для инженеров и разработчиков.

Преимущества

• Высокое разрешение: 18-битная точность позволяет достичь высокого уровня детализации при оцифровке аналоговых сигналов.
• Высокая скорость выборки: До 1 MSPS, что делает устройство пригодным для высокочастотных приложений.
• Широкий входной диапазон: ±10.24 В для универсальности использования.
• Высокая энергоэффективность: Потребление мощности около 72.5 мВт при максимальной скорости выборки.

Недостатки

• Необходимость дополнительного оборудования: Для полноценной работы может требоваться использование дополнительного оборудования и программного обеспечения для обработки данных.
• Сложность интеграции: Требует знаний в области электроники для правильной интеграции и использования.

Типовое использование

• Обработка сигнала
• Медицинская техника
• Измерительные системы
• Радары и коммуникационные системы
• Автоматизация и контроль

Рекомендации по применению

• Подключение к источнику питания: Убедитесь, что подключили плату к стабильному источнику питания с нужными характеристиками.
• Использование экранированных кабелей: Для минимизации влияния электромагнитных помех.
• Настройка и калибровка: Проведите необходимые процедуры калибровки для достижения точных измерений.

Основные технические характеристики

• Разрядность: 18 бит
• Число аналогово-цифровых преобразователей: 1
• Скорость выборки (в секунду): до 1 MSPS
• Интерфейс данных: SPI
• Диапазон входного сигнала: ±10.24 В
• Потребляемая мощность: 72.5 мВт при 1 MSPS
• Используемая микросхема: LTC2328-18
• Комплект поставки: Плата

Возможные аналоги

• AD7989-1 от Analog Devices: 18-битный, 1 MSPS ADC.
• MAX11131 от Maxim Integrated: 18-битный, 500 kSPS ADC.
• ADS8881 от Texas Instruments: 18-битный, 1 MSPS ADC.

DC1908A-D от Analog Devices — это мощный инструмент для оценки и тестирования высокоточных аналогово-цифровых преобразователей, который найдет свое применение в различных сферах высокотехнологичных разработок и исследований.
