DC1908A-A

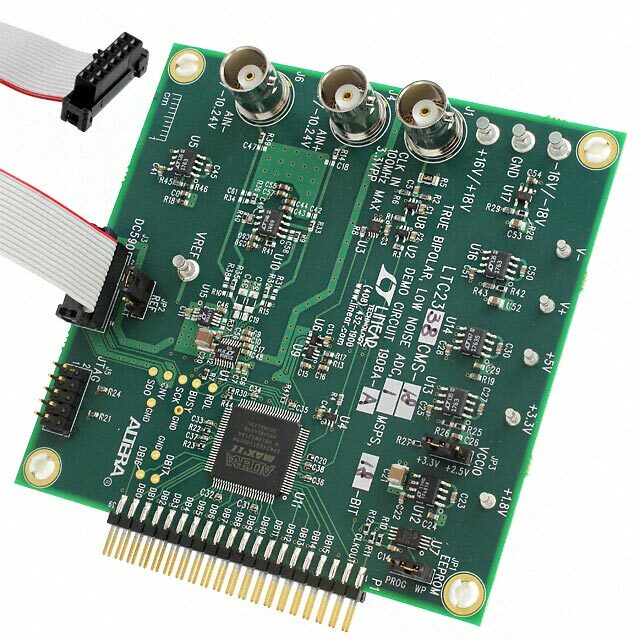

DC1908A-A - Плата оценки для LTC2338-18

Общее описание

Плата оценки DC1908A-A от компании Analog Devices разработана для демонстрации и оценки характеристик аналогово-цифрового преобразователя (АЦП) LTC2338-18. Этот высокопроизводительный АЦП имеет разрешение 18 бит и способен осуществлять преобразование с частотой до 1 MSPS. Плата позволяет разработчикам быстро и легко интегрировать и протестировать работу АЦП в различных приложениях.

Преимущества

• Высокое разрешение: 18-битный АЦП обеспечивает точное преобразование сигнала.
• Высокая скорость: Частота дискретизации до 1 MSPS подходит для широкого спектра задач.
• Простота использования: Плата оценки поставляется с необходимыми компонентами и готова к использованию сразу после подключения.
• Совместимость с SPI: Интегрированное SPI-интерфейс облегчает соединение с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Ограниченный диапазон входных сигналов: Диапазон входного напряжения ограничен и может потребовать дополнительного согласования для некоторых приложений.
• Зависимость от внешнего питания: Требуется внешнее питание для работы платы.

Типовое использование

• Цифровая обработка сигналов: Подходит для высокоточных измерений и анализа сигналов.
• Аналитическое оборудование: Используется в лабораторном оборудовании для точного измерения различных параметров.
• Контроль и мониторинг процессов: Применяется в промышленных системах для мониторинга и управления технологическими процессами.

Рекомендации по применению

• Перед началом работы ознакомьтесь с документацией и схемой подключения платы.
• Используйте стабилизированный источник питания для обеспечения надежной работы.
• При необходимости используйте дополнительные фильтры для уменьшения шумов и улучшения качества сигнала.

Основные технические характеристики

• Разрешение: 18 бит
• Частота дискретизации: до 1 MSPS
• Интерфейс данных: SPI
• Диапазон входного сигнала: ±10.24 В
• Потребляемая мощность: 50 мВт при 1 MSPS
• Интегрированный АЦП: LTC2338-18
• Комплектация: Плата

Возможные аналоги

• DC1783A: Плата оценки для других моделей АЦП серии LTC.
• EVAL-AD7656-1SDZ: Плата оценки для АЦП серии AD7656.

Эта плата оценки является идеальным инструментом для инженеров и разработчиков, которые работают с высокоточным преобразованием аналоговых сигналов в цифровую форму.
