DC1884A-F

Описание продукта: DC1884A-F от Analog Devices

Общее описание:

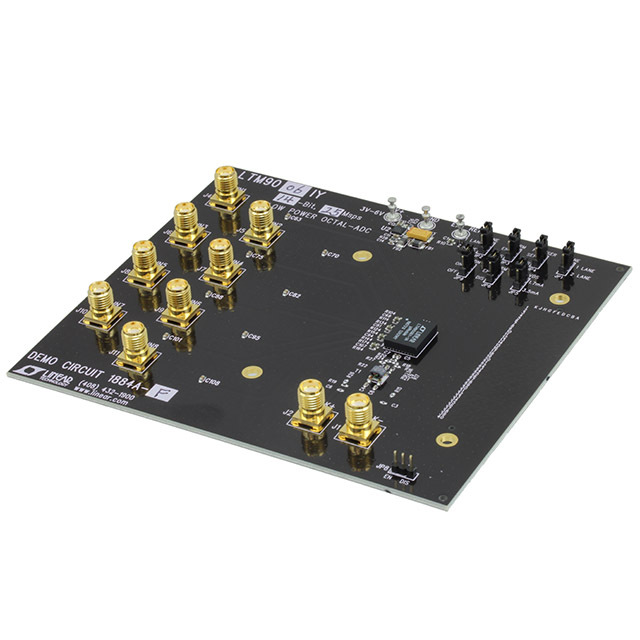

DC1884A-F - это плата оценки для 14-битных, 25Msps (миллионов выборок в секунду) низкопотребляющих октальных аналого-цифровых преобразователей (ADC). Эта плата разработана для демонстрации возможностей микросхем серии LTM9006-14 от Analog Devices, которые предназначены для использования в радиочастотных и связных приложениях.

Преимущества:

• Высокая скорость преобразования до 25Msps обеспечивает быструю обработку сигналов.
• 14-битное разрешение гарантирует высокую точность измерений.
• Низкое энергопотребление уменьшает тепловыделение и повышает эффективность системы.
• Встроенные функции, такие как внутренний опорный источник напряжения и буферизованные входы, упрощают разработку.

Недостатки:

• Ограниченный диапазон входного напряжения (1 ~ 2Vpp) может не подходить для всех приложений.
• Высокая стоимость компонентов и разработки для высокоскоростных и высокоточных приложений.

Типовое использование:

• Радиочастотные приложения
• Системы связи
• Медицинское оборудование
• Промышленные измерительные системы

Рекомендации по применению:

• Используйте стабильные источники питания для минимизации шума и улучшения точности измерений.
• Обеспечьте адекватный теплоотвод, особенно в компактных или закрытых системах.
• Проведите тщательное тестирование в реальных условиях работы, чтобы убедиться в соответствии требованиям приложения.

Основные технические характеристики:

• Количество A/D преобразователей: 8
• Разрешение: 14 бит
• Максимальная скорость выборки: 25M выборок в секунду
• Интерфейс данных: Серийный LVDS
• Диапазон входного напряжения: 1 ~ 2Vpp
• Типичное энергопотребление: 477 мВт при 25MSPS

Возможные аналоги:

• ADS5281 от Texas Instruments
• AD9253 от Analog Devices

Эта плата оценки идеально подходит для разработчиков, ищущих высокопроизводительные решения для аналого-цифрового преобразования в своих проектах.
