DC1884A-B

Описание продукта: DC1884A-B от Analog Devices

Общее описание:

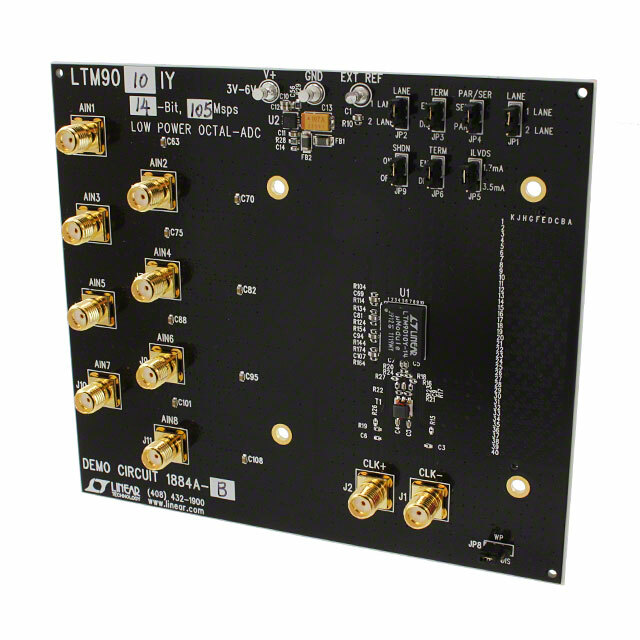

DC1884A-B - это оценочная плата для аналого-цифрового преобразователя (ADC) LTM9010-14 от Analog Devices. Эта плата предназначена для демонстрации возможностей 14-битного ADC с максимальной частотой дискретизации 105M выборок в секунду. Она обеспечивает высокую производительность и низкое энергопотребление, что делает ее идеальной для широкого спектра приложений, включая медицинское оборудование, системы связи и инструментальные системы.

Преимущества:

• Высокая скорость дискретизации: до 105M выборок в секунду.
• Многоканальность: восемь независимых каналов ADC.
• Низкое энергопотребление: оптимизировано для энергоэффективности.
• Высокая точность: 14-битное разрешение обеспечивает точные измерения.

Недостатки:

• Специализированное применение: может быть избыточным для простых или низкоскоростных приложений.
• Стоимость: высокопроизводительные компоненты могут быть дороже стандартных решений.

Типовое использование:

• Медицинское оборудование: для точных медицинских измерений и диагностики.
• Системы связи: для обработки высокоскоростных сигналов.
• Инструментальные системы: для точного сбора данных в научных и инженерных приложениях.

Рекомендации по применению:

1. Питание: Убедитесь, что источник питания стабилен и соответствует требованиям платы.
2. Заземление: Правильное заземление критически важно для минимизации шума и помех.
3. Температурный режим: Следите за тем, чтобы рабочая температура компонентов не превышала допустимые пределы.

Основные технические характеристики:

• Количество АЦП: 8
• Разрешение: 14 бит
• Максимальная частота дискретизации: 105M выборок/сек
• Интерфейс данных: Серийный LVDS
• Диапазон входного напряжения: 1 ~ 2Vpp
• Типичное энергопотребление: 1.03W при 105MSPS

Возможные аналоги:

• Похожие оценочные платы от других производителей, таких как Texas Instruments или Maxim Integrated, могут предложить альтернативные решения с сопоставимыми характеристиками.

Эта оценочная плата является мощным инструментом для разработчиков, стремящихся максимально использовать возможности современных аналого-цифровых преобразователей в своих проектах.
