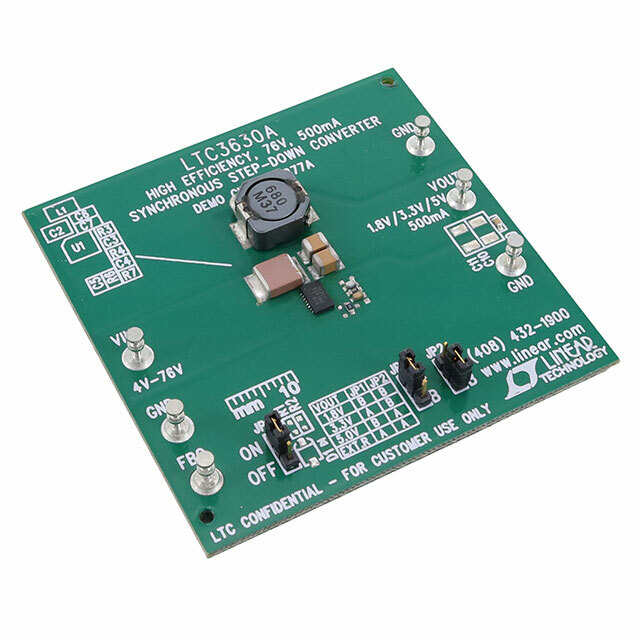

Платформа оценки DC1877A от Analog Devices

Общее описание

Плата оценки DC1877A от компании Analog Devices предназначена для тестирования возможностей и характеристик понижающего (Buck) DC-DC преобразователя LTC3630A. Эта платформа позволяет инженерам и разработчикам быстро и надежно оценить работу преобразователя при различных входных и выходных условиях.

Преимущества

• Широкий диапазон входного напряжения: Поддержка от 4В до 76В.
• Высокая эффективность: Благодаря использованию высокоэффективного преобразователя LTC3630A.
• Гибкость настройки выходного напряжения: Возможность конфигурировать выходное напряжение на 1.8В, 3.3В или 5В.
• Компактные размеры: Плата компактна и легко интегрируется в любые тестовые системы.
• Легкость использования: Полностью собранная и протестированная плата готова к немедленному использованию.

Недостатки

• Ограниченный ток выхода: Максимальный выходной ток составляет 500 мА, что может быть недостаточно для высокомощных приложений.

Типовое использование

DC1877A идеально подходит для:

• Разработки и тестирования прототипов различных электронных устройств.
• Обучения и преподавания основ электроники и принципов работы DC-DC преобразователей.
• Проведения испытаний и оценки характеристик LTC3630A в различных условиях.

Рекомендации по применению

• Убедитесь, что входное напряжение не превышает 76В и не опускается ниже 4В для надежной работы устройства.
• Настройте выходное напряжение в соответствии с требованиями вашей системы (1.8В, 3.3В или 5В).
• Подключите нагрузку, не превышающую 500 мА, чтобы избежать перегрузки и повреждения преобразователя.

Основные технические характеристики

• Входное напряжение: 4В ~ 76В
• Выходное напряжение: 1.8В, 3.3В или 5В
• Выходной ток: Максимум 500 мА
• Регулятор топологии: Понижающий (Buck)
• Тип платы: Полностью собранная
• Используемая микросхема/компонент: LTC3630A

Возможные аналоги

• LTC3631: Аналогичный понижающий преобразователь с меньшим диапазоном входного напряжения.
• LTC3621: Понижающий преобразователь с меньшей максимальной мощностью.
• LTC3632: Также понижающий преобразователь, но с различными показателями выходного напряжения и токовыми характеристиками.

Плата оценки DC1877A от Analog Devices является надежным инструментом для разработки и тестирования DC-DC преобразователей на базе LTC3630A, обеспечивающим простоту использования и высокую эффективность.
