DC1872A

Описание DC1872A от Analog Devices

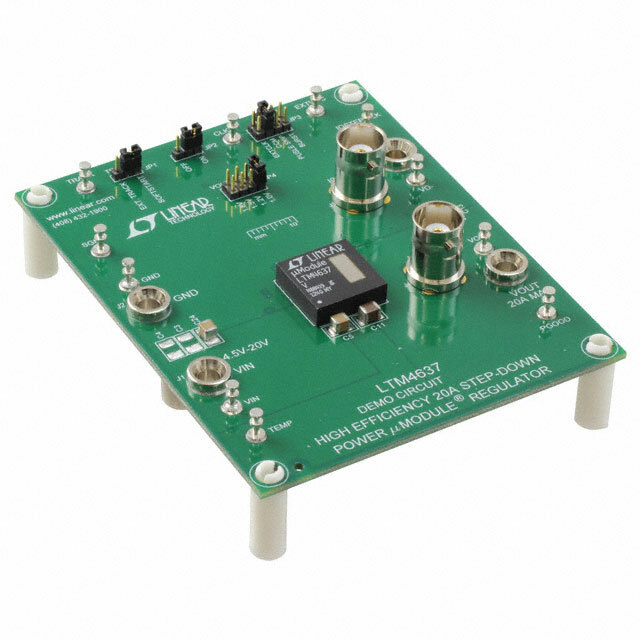

DC1872A - это демоплата, разработанная компанией Analog Devices для оценки характеристик и возможностей микромодуля LTM4637. Этот микромодуль представляет собой высокоэффективный понижающий (step-down) DC/DC преобразователь, предназначенный для генерации стабильного выходного напряжения при входном напряжении в диапазоне от 4,5 В до 20 В.

Преимущества

• Высокая плотность мощности: Компактный размер позволяет использовать плату в ограниченных пространством приложениях.
• Широкий диапазон входных напряжений: Способен работать с различными источниками питания.
• Высокий выходной ток: Способен обеспечивать выходной ток до 20А.
• Простота интеграции: Не требует дополнительного охлаждения благодаря высокой эффективности.

Недостатки

• Ограниченные выходные напряжения: Фиксированные значения выходных напряжений (1V, 1.2V, 1.5V или 1.8V) могут ограничивать применение в некоторых проектах.
• Отсутствие изоляции: Выходное напряжение не изолировано от входного.

Типовое использование

• Преобразование напряжения в силовых системах.
• Питание высокопроизводительных цифровых схем.
• Медицинское оборудование.
• Индустриальная и бытовая электроника.
• Серверные системы и сети хранения данных.

Рекомендации по применению

• Обеспечьте надлежащее охлаждение для сохранения работоспособности при высоких токах.
• Используйте подходящие компоненты фильтрации на входе и выходе для предотвращения электромагнитных помех.
• Учтите фиксированные значения выходных напряжений при проектировании схем.

Основные технические характеристики

• Количество выходов: 1, не изолированный
• Выходное напряжение: 1 В, 1.2 В, 1.5 В, или 1.8 В
• Выходной ток: до 20А
• Входное напряжение: 4.5 В - 20 В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 520 кГц
• Тип платы: Полностью собранная

Возможные аналоги

• [DC/DC преобразователь LTM4627](https://www.analog.com/en/products/ltm4627.html)
• [Преобразователь напряжения LT8640](https://www.analog.com/en/products/lt8640.html)

Эта демоплата DC1872A от Analog Devices - идеальное решение для быстрой оценки и разработки систем на базе LTM4637.
