DC1861A

DC1861A от Analog Devices

Общее описание

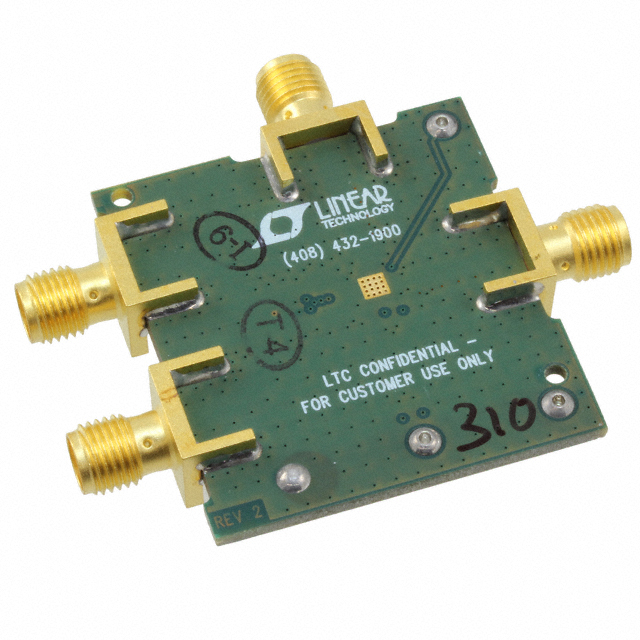

DC1861A — это оценочная плата для высокопроизводительного преобразователя частоты LTC5567 от компании Analog Devices. LTC5567 представляет собой малошумящий и высоколинейный активный смеситель для широкополосных приложений.

Преимущества

• Широкий частотный диапазон: от 300 МГц до 4 ГГц, что позволяет использовать компонент в разнообразных приложениях.
• Высокая линейность: обеспечивает превосходную производительность в условиях высокочастотных сигналов.
• Малый уровень шума: идеально подходит для высокочувствительных радиочастотных применений.
• Удобство использования: оценочная плата готова к использованию и позволяет быстро оценить производительность LTC5567.

Недостатки

• Цена: относительно высокая стоимость, что может быть критическим фактором для некоторых бюджетных проектов.
• Необходимость дополнительного оборудования: для полноценного тестирования может потребоваться высококачественное измерительное оборудование.

Типовое использование

• Беспроводные коммуникации: улучшение сигналов в системах передачи данных.
• Тестирование и разработка RF-систем: разработка и оценка новых беспроводных устройств.
• Системы видеонаблюдения: улучшение передачи видеосигналов по беспроводным сетям.

Рекомендации по применению

• Тщательно соблюдайте рекомендации по подключению и настройке, указанные в документации к плате.
• Используйте стабильные и чистые источники питания для достижения наилучших результатов.
• Применяйте высококачественные инструменты измерения и анализа сигналов для корректного тестирования и настройки.

Основные технические характеристики

• Частотный диапазон: 300 МГц ~ 4 ГГц
• Входной IP3: 24 дБм
• Потребляемый ток: 102 мА при 3.3 В
• Выходной уровень шума: -160 дБм/Гц
• Напряжение питания: 3.15 В ~ 3.45 В

Возможные аналоги

• EVAL-ADL5380EBZ: оценочная плата для ADL5380 от Analog Devices.
• MC12080DTR2: аналогичный смеситель от ON Semiconductor.

Заключение

DC1861A представляет собой мощный инструмент для инженеров и разработчиков, занимающихся высокочастотными приложениями. Высокая производительность, широкий частотный диапазон и низкий уровень шума делают эту оценочную плату отличным выбором для профессионалов в области RF-техники.
