DC1860B

DC1860B от Analog Devices

Общее описание

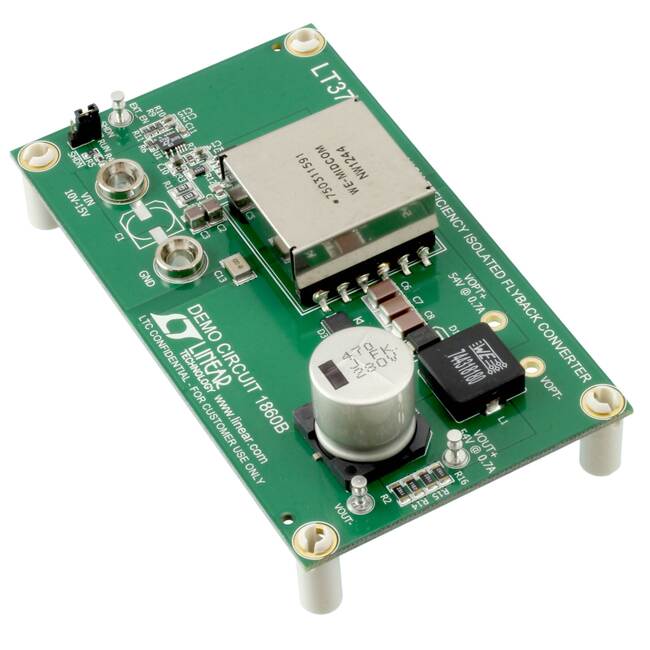

DC1860B — это отладочная плата для DC/DC-преобразователя LT3748EMS8E от Analog Devices. Данная плата предназначена для демонстрации и оценки возможностей преобразователя LT3748, который используется для создания изолированных источников питания.

Преимущества

• Изоляция: Обеспечивает гальваническую изоляцию между входом и выходом, что важно для обеспечения безопасности и защиты электронных схем.
• Простота использования: Полностью укомплектованная и готовая к использованию отладочная плата.
• Компактность: Малый размер и удобное расположение компонентов позволяют легко интегрировать плату в различные проекты.
• Гибкость: Поддерживает широкий диапазон входного напряжения, что делает её универсальной для различных применений.

Недостатки

• Ограниченная выходная мощность: Подходит только для приложений с относительно низкими потребностями в мощности.
• Требует аккуратного обращения: Из-за высоких уровней напряжения и тока неправильная эксплуатация может привести к повреждению компонента.

Типовое использование

• Изолированные источники питания: Используется в системах, которые требуют физического разделения входных и выходных цепей.
• Индустриальные системы: Применяется в промышленной автоматике и контроле, где требуется надежное изолированное питание.
• Медицинские приборы: Идеально подходит для медицинских приложений, где безопасность и изоляция имеют первостепенное значение.

Рекомендации по применению

• Питание: Подавайте на входное напряжение от 10 В до 15 В.
• Заземление: Обеспечьте правильное заземление для достижения максимальной эффективности и минимального уровня шумов.
• Мониторинг температуры: При высоких уровнях тока или при длительном использовании контролируйте температуру компонентов для избегания перегрева.

Основные технические характеристики

• Входное напряжение: от 10 В до 15 В
• Выходное напряжение: 52.5 В
• Выходной ток: до 700 мА
• Тип регулятора: Flyback
• Комплектация: Полностью укомплектованная плата
• Поддерживаемый ИС: LT3748EMS8E

Возможные аналоги

• DC1881A: Отладочная плата для оценки LT8309 от Analog Devices
• DC1934A: Отладочная плата для LT8302 от Analog Devices

Отладочная плата DC1860B от Analog Devices — это мощный инструмент, помогающий инженерам и разработчикам быстро и эффективно оценивать и тестировать возможности изолированных DC/DC-преобразователей на базе LT3748EMS8E.
