DC1833A - Описание, Применение и Характеристики

Общее описание

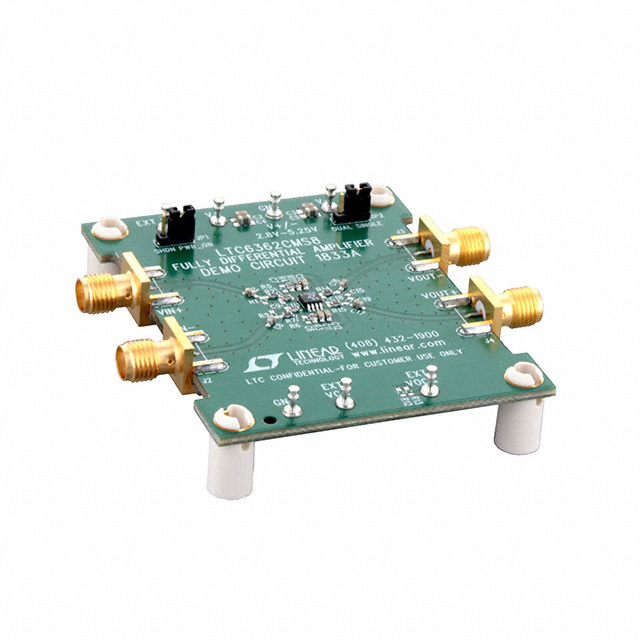

DC1833A – это демонстрационная плата, разработанная компанией Analog Devices, предназначенная для оценки работы высокоточного низкопотребляющего дифференциального усилителя LTC6362. Данная плата позволяет инженерам и разработчикам быстро и легко оценить возможности и характеристики усилителя в различных приложениях благодаря простоте подключения и удобству использования.

Преимущества

• Высокая точность: Усилитель LTC6362 обеспечивает высокую точность и стабильность сигналов.
• Низкое потребление энергии: Плата DC1833A и усилитель обладают низким уровнем потребления энергии, что делает их идеальными для автономных и портативных устройств.
• Широкий диапазон питающих напряжений: Плата поддерживает различные конфигурации питания, что делает её универсальной для различных приложений.
• Удобство использования: Полностью собранная и протестированная плата готова к использованию, минимизируя время на сборку и настройку.

Недостатки

• Ограниченное применение: Данная плата предназначена для оценки конкретного усилителя LTC6362, что ограничивает её использование только в случаях, когда требуется оценить именно этот компонент.

Типовое использование

• Оценка характеристик усилителя LTC6362 в лабораторных условиях
• Прототипирование и тестирование аналоговых схем
• Использование в учебных целях для изучения работы дифференциальных усилителей

Рекомендации по применению

• Подключите плату к источнику питания, соответствующему указанным характеристикам.
• Используйте сигнальный генератор для подачи входных сигналов на плату.
• Проверьте выходные сигналы с помощью осциллографа или другого измерительного оборудования.
• Следуйте документации и схемам, предоставленным производителем, для правильной конфигурации и настройки платы.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Число каналов на ИС: 1
• Тип выхода: Дифференциальный, Rail-to-Rail
• Скорость нарастания: 45 В/мкс
• Полоса пропускания -3dB: 34 МГц
• Ток питания (основной ИС): 1 мА
• Питающее напряжение, одиночное/двойное (±): 2.8В ~ 5.25В, ±1.4В ~ 2.625В
• Тип платы: Полностью собранная
• Комплект поставки: Плата

Возможные аналоги

• Лабораторные источки питания и сигнальные генераторы различных производителей
• Осциллографы и мультиметры для измерения характеристик

Ссылки на документацию

Для подробного ознакомления с возможностями платы DC1833A и усилителя LTC6362 рекомендуется обратиться к официальной документации от производителя:

• [Datasheet LTC6362](https://www.analog.com/media/en/technical-documentation/data-sheets/LTC6362.pdf)
• [User Guide DC1833A](https://www.analog.com/media/en/dsp-documentation/evaluation-kit-manuals/DC1833A.pdf)

Плата DC1833A представляет собой отличное решение для быстрой и эффективной оценки характеристик высокоточного усилителя LTC6362 в различных приложениях.
