DC1827A

DC1827A от Analog Devices

Общее описание

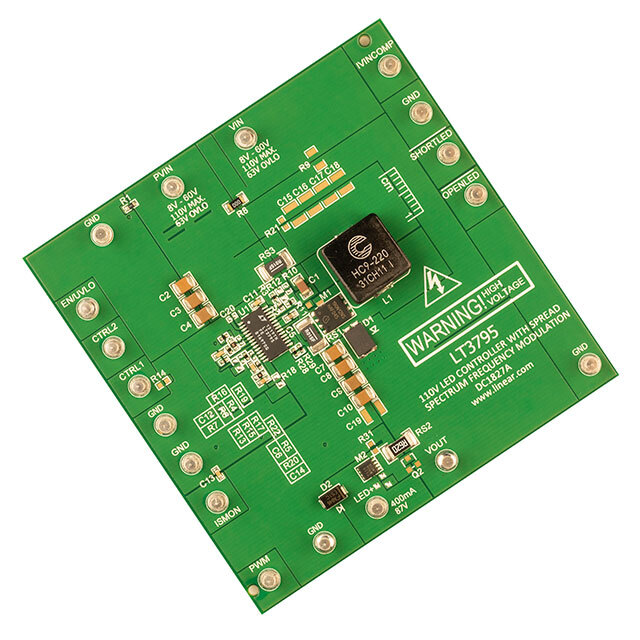

DC1827A — это демонстрационная плата для управления светодиодами (LED) на базе контроллера LT3795 от компании Analog Devices. Плата предназначена для оценки работы и тестирования возможностей LT3795, обеспечивая гибкое управление током и напряжением для светодиодов.

Преимущества

• Высокое выходное напряжение: Поддерживает выходное напряжение до 87 В, что делает её идеальной для работы с цепями с высоким напряжением.
• Гибкость питания: Входное напряжение варьируется от 8 В до 60 В, что позволяет использовать её с различными источниками питания.
• Диммирование: Возможность диммирования светодиодов для управления яркостью.
• Защита: Встроенные защитные функции, такие как защита от перенапряжения и ограничения тока.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 400 мА, что может быть недостаточным для некоторых приложений с высокомощными светодиодами.
• Неизолированный выход: Плата имеет неизолированный выход, что требует осторожного обращения при работе с высокими напряжениями.

Типовое использование

• Освещение: Использование в системах светодиодного освещения, где требуется высокое напряжение и точное управление током.
• Тестирование компонентов: В качестве тестовой и демонстрационной платформы для проведения испытаний светодиодов и других связанных компонентов.
• Прототипирование: Быстрое создание и проверка прототипов светодиодных драйверов.

Рекомендации по применению

• Перед использованием необходимо ознакомиться с технической документацией на LT3795 и DC1827A.
• Внимательно проверяйте подключение, чтобы избежать перегрева и повреждения плат.
• Для продления срока службы компонента рекомендуется устанавливать соответствующий радиатор или обеспечивать адекватное охлаждение.

Основные технические характеристики

• Входное напряжение: 8 В ~ 60 В
• Выходное напряжение: до 87 В
• Выходной ток: до 400 мА
• Количество выходов: 1 (неизолированный)
• Функции управления: Диммирование
• Компоненты в комплекте: Плата

Возможные аналоги

• LT3796: Повышенный LED-драйвер с аналогичными характеристиками, но с немного более расширенными возможностями.
• LT3755: Подобный LED-драйвер для систем освещения с различными входными и выходными параметрами.
• LTC3783: Светодиодный драйвер с более высокой мощностью и гибкими настройками.

DC1827A от Analog Devices представляет собой мощную и гибкую платформу для работы с современными светодиодными системами. Она идеально подходит для инженеров и разработчиков, занимающихся освещением и тестированием светодиодных технологий.
