DC1826A-E от Analog Devices

Общее описание

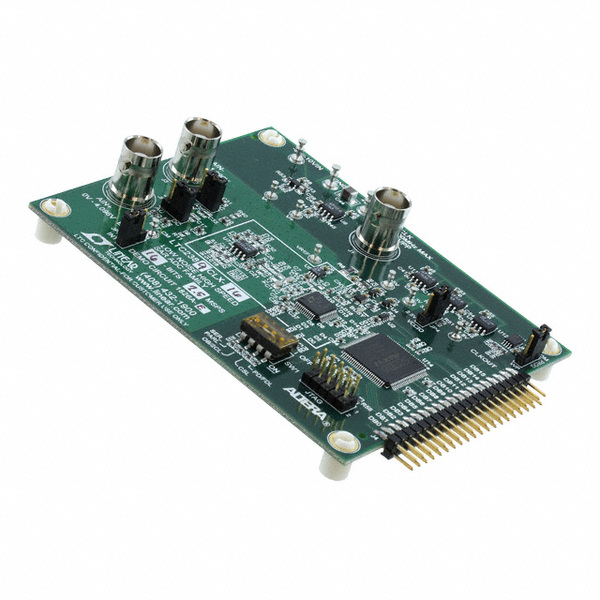

DC1826A-E – это отладочная плата для 16-битного аналогово-цифрового преобразователя (ADC) LTC2389-16 от компании Analog Devices. Данная плата позволяет пользователям быстро и легко оценить возможности и характеристики высокопроизводительного ADC в различных применениях.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность оцифровки аналоговых сигналов.
• Высокая скорость: Плата поддерживает скорость оцифровки до 2.5 MSPS (миллионов выборок в секунду), что делает её идеальной для приложений, требующих быстрой обработки данных.
• Удобство использования: Интуитивно понятный интерфейс и поддержка различных интерфейсных стандартов (серийный и параллельный).

Недостатки

• Стоимость: Бо́льшое количество функциональных возможностей может сделать устройство дорогим для некоторых пользователей.
• Требуемые знания: Для эффективного использования платы может потребоваться определённый уровень знаний в области электроники и работы с ADC.

Типовые области использования

• Прецизионные измерительные системы
• Высокоскоростные цифровые осциллографы
• Инструменты для лабораторных исследований
• Медицинские приборы

Рекомендации по применению

• Питание и заземление: Обеспечьте надёжное подключение питания и заземления для минимизации шумов и повышения точности измерений.
• Экранирование: Используйте экранирование для защиты аналоговых сигналов от электромагнитных помех.
• Калибровка: Регулярно проверяйте и калибруйте систему для сохранения высокой точности оцифровки.

Основные технические характеристики

• Разрешение: 16 бит
• Число ADC: 1
• Максимальная скорость выборки: 2.5 MSPS
• Интерфейс данных: Серийный, параллельный
• Диапазон входного напряжения: ±4.096 В
• Мощность (типичная): 162.5 мВт @ 2.5 MSPS

Возможные аналоги

• LTC2389-18: 18-битный ADC с подобными скоростными характеристиками
• AD7626: 16-битный, 10 MSPS ADC от Analog Devices
• ADS8900B: 20-битный, 1 MSPS ADC от Texas Instruments

DC1826A-E представляет собой мощный инструмент для инженеров и исследователей, позволяющий эффективно оценивать и использовать возможности высокоточного ADC LTC2389-16.
