DC1820A-B

DC1820A-B - Аналоговые устройства, отладочная плата для LTC3646-1

Общее описание

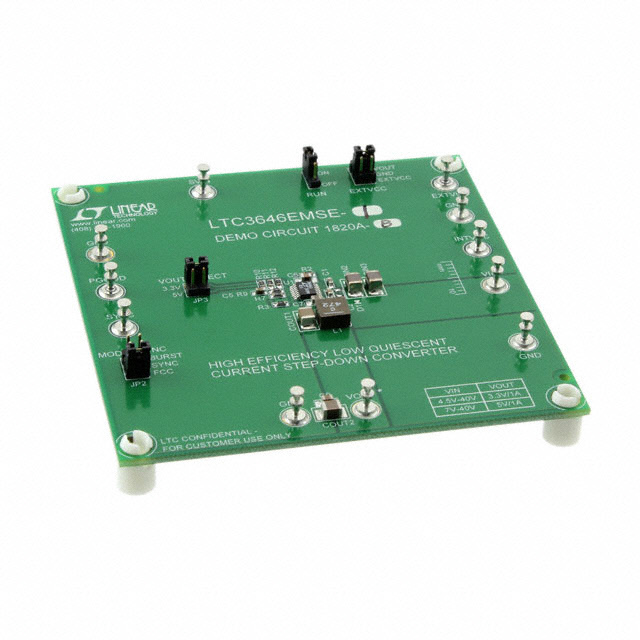

DC1820A-B - это отладочная плата для микросхемы LTC3646-1 от компании Analog Devices. LTC3646-1 представляет собой синхронный понижающий (Buck) DC/DC преобразователь с широким диапазоном входного напряжения от 4В до 40В и выходным током до 1А. Эта отладочная плата позволяет разработчикам легко изучить возможности и характеристики LTC3646-1, а также ускорить процесс разработки и тестирования своих приложений.

Преимущества

• Широкий диапазон входного напряжения: от 4В до 40В, что делает устройство универсальным для различных применений.
• Высокая частота переключения: 1.5МГц, что позволяет использовать компактные компоненты и уменьшить размер печатной платы.
• Регулируемое выходное напряжение: можно задать 3.3В или 5В, что покрывает большинство стандартных потребностей.

Недостатки

• Максимальный ток: ограничен до 1А, что может быть недостаточно для некоторых высокопроизводительных применений.

Типовое использование

• Промышленные системы управления
• Медицинские приборы
• Коммуникационное оборудование
• Автомобильные электроники

Рекомендации по применению

DC1820A-B может быть использована разработчиками для быстрого создания прототипов и тестирования систем на основе DC/DC преобразователя LTC3646-1. Рекомендуется использовать эту отладочную плату для первичной оценки и оптимизации схем до начала массового производства.

Основные технические характеристики

• Напряжение входа: 4В - 40В
• Напряжение выхода: 3.3В или 5В
• Ток выхода: до 1А
• Топология регулятора: Синхронный понижающий (Buck)
• Частота переключения: 1.5МГц
• Тип платы: Полностью интегрированная

Возможные аналоги

• LTC3620 - Схожий понижающий преобразователь с меньшим диапазоном входного напряжения.
• LTM4630 - Многофазный синхронный понижающий преобразователь с более высоким выходным током для высокопроизводительных систем.

DC1820A-B является отличным выбором для разработчиков, ищущих надежное и универсальное решение для тестирования и отладки мощных DC/DC преобразователей. Поддержка и документация от Analog Devices помогает быстрее освоить устройство и начать разработку готовых решений для различных применений.
