DC1818A

Evaluation Board DC1818A от Analog Devices

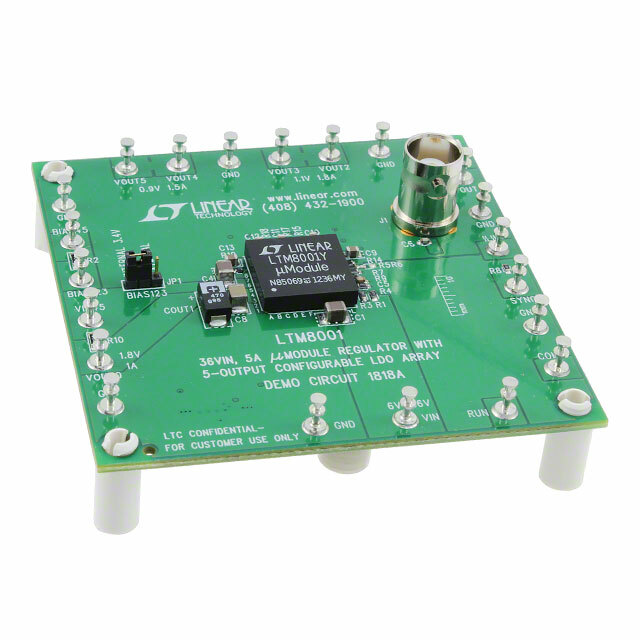

Общее описание: DC1818A – это оценочная плата, разработанная компанией Analog Devices для демонстрации возможностей LTM8001 µModule® DC/DC понижающего регулятора напряжения с четырьмя нерегулируемыми выходами. Плата позволяет разработчикам быстро и легко протестировать функционал и производительность LTM8001 в их проектах.

Преимущества:

• Быстрая и удобная оценка возможностей LTM8001.
• Возможность работы с широким диапазоном входного напряжения (от 6В до 36В).
• Полная совместимость с LTM8001, что облегчает интеграцию в будущие проекты.
• Высокая плотность мощности и стабильность работы.

Недостатки:

• Ограниченная выходная мощность из-за фиксированных характеристик LTM8001.
• Требует навыков работы с печатными платами и понимания принципов работы DC/DC преобразователей.

Типовое использование: DC1818A предназначена для использования в системах, требующих стабильно низкого напряжения с возможностью регулировки. Она идеально подходит для:

• Прототипирования и тестирования новых устройств.
• Образовательных целей и демонстрационных проектов.
• Научно-исследовательских и опытно-конструкторских работ.

Рекомендации по применению:

• Перед началом работы тщательно изучите документацию по LTM8001 µModule®, чтобы максимально эффективно использовать все возможности платы.
• Обеспечьте надлежащую вентиляцию, так как преобразователи могут нагреваться при длительной работе под нагрузкой.
• Используйте подходящие инструменты для измерения и мониторинга электрических параметров (например, осциллографы и мультиметры).

Основные технические характеристики:

• Основное назначение: Понижающий DC/DC преобразователь с линейным стабилизатором (LDO).
• Количество выходов и их тип: 4 нерегулируемых.
• Выходное напряжение: 0.9В, 1.1В, 1.2В, 1.8В.
• Выходной ток: 1.8A, 1.5A, 1A, 700mA.
• Входное напряжение: от 6В до 36В.
• Топология регулятора: Понижающий (Buck).
• Частота переключения: 350kHz.
• Тип платы: Полностью собранная (Fully Populated).
• Комплект поставки: Плата(ы).
• Используемая микросхема/часть: LTM8001.

Возможные аналоги:

• DC2380A - оценочная плата для LTM8008, аналогичного µModule® DC/DC преобразователя.
• DC1924A - оценочная плата для LTM8058, еще одного высокоэффективного DC/DC преобразователя.

Использование DC1818A облегчит тестирование и внедрение DC/DC решений, что позволит сократить время разработки и ускорить вывод продукции на рынок.
