DC1813A-C

DC1813A-C от Analog Devices

Общее описание

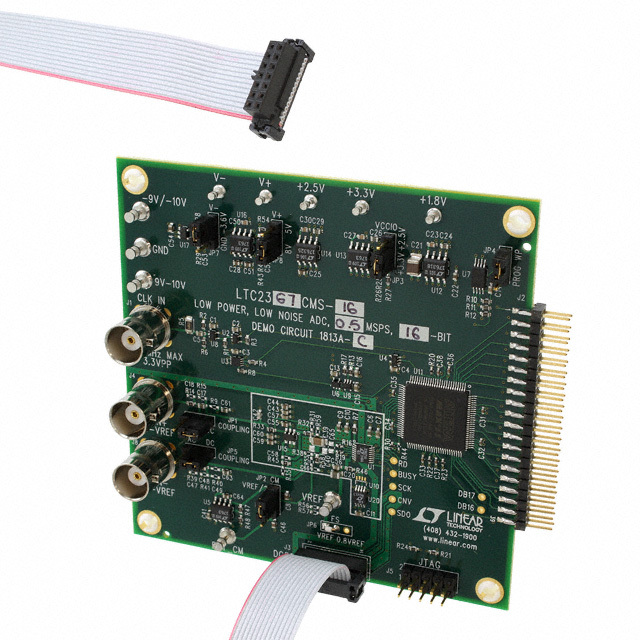

DC1813A-C — это оценочная плата (evaluation board) для высокопроизводительного 16-битного аналого-цифрового преобразователя (ADC), LTC2367-16, производства компании Analog Devices. Эта плата предназначена для оценки всех возможностей и производительности ADC, позволяя разработчикам легко интегрировать и тестировать данный компонент в своих проектах.

Преимущества

• Высокая точность: 16-битное разрешение позволяет снимать точные аналоговые показания.
• Высокая скорость: Скорость выборки до 500 тысяч выборок в секунду (500 kSPS) делает этот ADC подходящим для самых требовательных приложений.
• Эффективность: Низкое энергопотребление — всего 6.75 мВт при максимальной скорости выборки.
• Удобство подключения: Плата оснащена всеми необходимыми разъемами для быстрого подключения и тестирования.

Недостатки

• Ограниченный входной диапазон: Входной сигнал ограничен диапазоном от 0 до VREF, что может требовать дополнительной обработки сигнала в некоторых приложениях.
• Требовательность к настройке: Чтобы получить максимальную производительность от платы, может понадобиться точная настройка и калибровка.

Типовое использование

• Прецизионные измерения
• Звуковая обработка
• Высокоскоростные данные захвата и анализ
• Медицинские приборы
• Тестирование и метрология

Рекомендации по применению

1. Подключите оценочную плату к вашему микропроцессору через стандартный интерфейс SPI.
2. Обеспечьте стабильное и чистое питание для максимальной точности измерений.
3. При необходимости используйте внешние опорные напряжения для улучшения точности.
4. Используйте рекомендуемые схемы фильтрации для минимизации шумов и помех.

Основные технические характеристики

• Число бит: 16
• Скорость выборки (Макс): 500kSPS
• Интерфейс данных: SPI
• Входной диапазон: от 0 до VREF
• Энергопотребление: 6.75 мВт при 500kSPS
• Питание: 3.3V или 5V

Возможные аналоги

• DC1813A-B: Оценочная плата для LTC2367-14 (14-бит ADC с той же скоростью выборки).
• DC2258A: Оценочная плата для LTC2508-32, 32-битового ADC с низким энергопотреблением.

DC1813A-C от Analog Devices является мощным инструментом для разработчиков, которые стремятся внедрить высокоточные и высокоскоростные аналого-цифровые преобразователи в свои проекты. Эта плата позволяет легко протестировать возможности LTC2367-16 и быстро интегрировать его в сложные системы.
