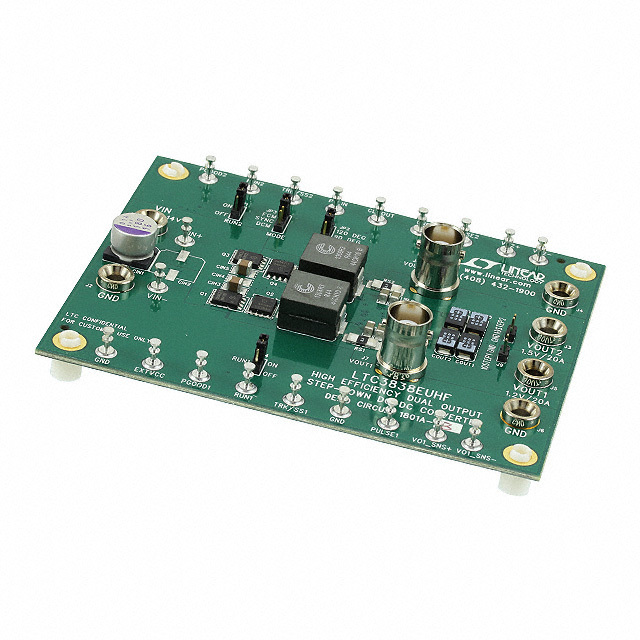

Демонстрационная плата DC1801A-B от Analog Devices

Общее описание

Демонстрационная плата DC1801A-B предназначена для оценки возможностей и характеристик двухканального понижающего (Buck) преобразователя постоянного тока LTC3838 от Analog Devices. Этот преобразователь предлагает высокую производительность и эффективность при работе с низким напряжением входа, что делает его идеальным для использования в компактных и энергоэффективных электронных устройствах.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД при преобразовании энергии, что особенно важно для портативных и энергоемких устройств.
• Два независимых канала: Позволяет управлять двумя отдельными нагрузками, что повышает гибкость применения.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 4.5 В до 14 В.
• Высокая стабильность: Обеспечивает стабильное напряжение на выходе даже при изменении условий нагрузки.

Недостатки

• Сложность настройки: Требует определенного уровня знаний и опыта в области электроники для правильной настройки и оптимизации производительности.
• Ограниченная выходная мощность: Ограничен максимальным выходным током до 20 А на канал, что может быть недостаточно для некоторых приложений.

Типовое использование

• Применяется в портативных устройствах, где требуется высокая эффективность преобразования и стабильное выходное напряжение.
• Используется в системах питания для FPGA, процессоров и других высокопроизводительных интегральных микросхем.
• Применяется в телекоммуникационном оборудовании и серверных системах для питания различных компонент.

Рекомендации по применению

• Подключайте входное питание в пределах диапазона от 4.5 В до 14 В.
• Убедитесь в надлежащем охлаждении компонентов при высоких уровнях нагрузки для предотвращения перегрева.
• Тщательно настройте параметры преобразователя для достижения максимальной эффективности и стабильности.

Основные технические характеристики

• Основное назначение: Понижающий преобразователь DC/DC
• Выходы и тип: 2, не изолированные
• Напряжение на выходе: 1.2 В, 1.5 В
• Ток на выходе: 20 А на каждом канале
• Напряжение на входе: 4.5 В - 14 В
• Топология преобразователя: Buck
• Частота переключения: 300 кГц
• Тип платы: Полностью собранная и протестированная
• Комплектность поставки: Плата и документация

Возможные аналоги

• DC1801A-A: Подобная плата с небольшими отличиями в конфигурации и параметрах.
• LTC3838: Альтернативные модели преобразователей с похожими характеристиками.

Плата DC1801A-B предоставляет все необходимые условия для полного тестирования и анализа работы LTC3838, облегчая внедрение и оптимизацию данного компонента в ваши проекты.
